ГОСТ 10704-91 · 09Г2С

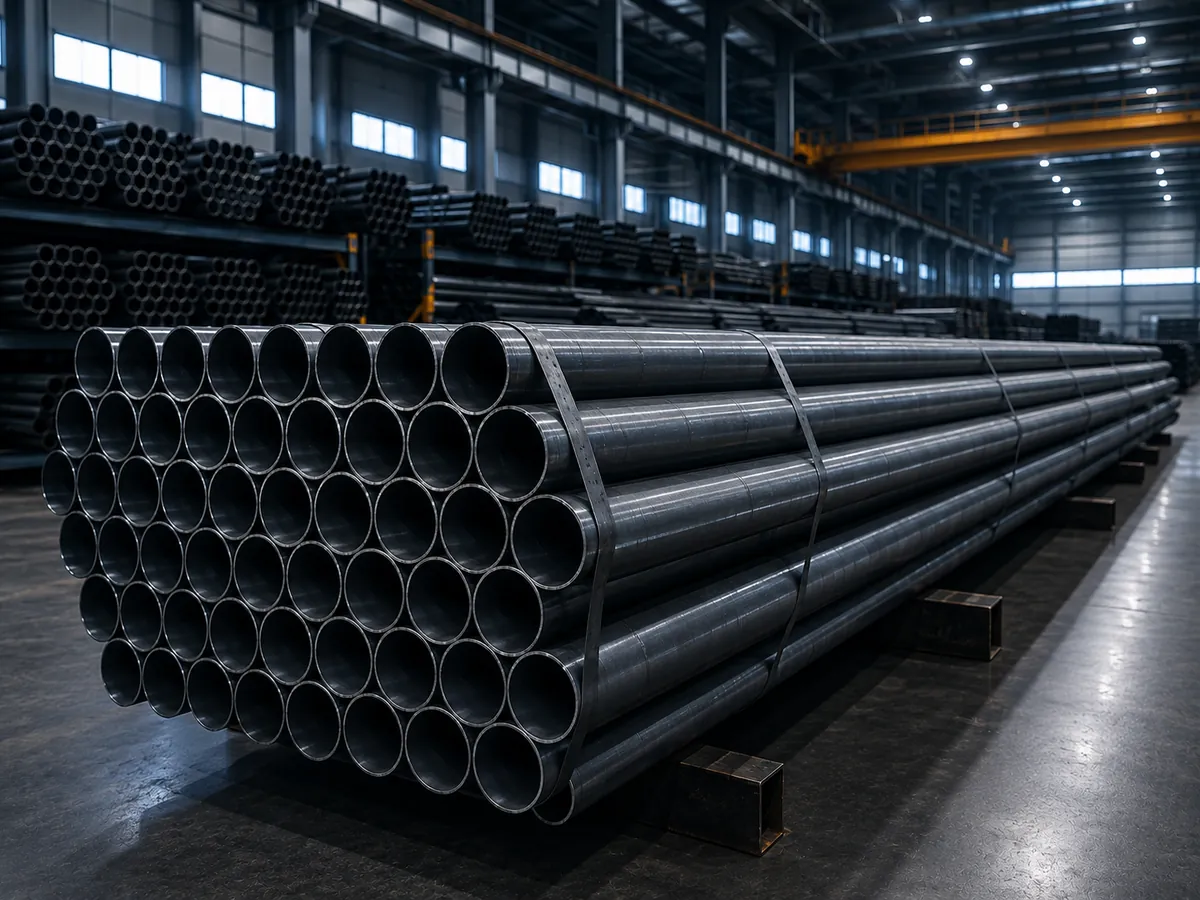

Труба электросварная Ø89×4 мм 09Г2С ГОСТ 10704-91
В наличии на складе в Санкт-Петербурге
Электросварная низколегированная, Ø89×4 мм, сталь 09Г2С, длина 12 м
Все характеристикиХарактеристики
| Наружный диаметр | Ø89×4 мм |
| Толщина стенки | 4 мм |
| Вес 1 м.п. | 8,384 кг |
| Вес прутка 12 м | 100,61 кг |
| Метров в тонне | 119,27 м |
| Прутков в тонне | 9,94 шт |
| Марка стали | 09Г2С |
| Класс прочности | Низколегированная, класс прочности С345 |
| Профиль | Круглая электросварная прямошовная низколегированная |
| Предел текучести | ≥ 345 МПа |
| Свариваемость | С подогревом при стенке от 6 мм |
| Форма поставки | Трубы 12 м |
| Стандарт | ГОСТ 10704-91 |
Характеристики сечения
Какую нагрузку держит Труба электросварная Ø89×4 мм 09Г2С
| Пролет | 2 м | 3 м | 4 м | 5 м | 6 м |
|---|---|---|---|---|---|
| Нагрузка, кг на метр | 760 | 230 | 100 | 50 | 30 |
| Что ограничивает | прогиб | прогиб | прогиб | прогиб | прогиб |
Равномерная нагрузка на однопролетную балку с шарнирным опиранием. Из двух условий взято меньшее: прочность по пределу текучести ≥ 345 МПа и прогиб не более 1/250 пролета. Расчет справочный — он не учитывает устойчивость плоской формы изгиба, местные нагрузки и узлы примыкания и не заменяет проект.
Характеристики рассчитаны по геометрии сечения; модель проверена по массе погонного метра, расхождение со справочными значениями ГОСТ 10704-91 — в пределах 1 %.
Документы
- Сертификат соответствияпо запросу
- Паспорт качествапри отгрузке
- ГОСТ 10704-91сортамент
- ГОСТ 19281-2014марка стали
- Сертификат на сталь 09Г2Спо email
Преимущества
- Соответствие ГОСТГОСТ 10704-91, заводской сертификат на партию
- Собственный складОтгружаем в день заказа, от одной позиции
- Резка в размерПорежем под проект, чтобы не возить обрезь
- Честный весПоверенные весы, оплата по фактическому весу
История цены
Цена за тонну не менялась с 10 авг
Сейчас 76 300 ₽/т
Цена за тонну на конец каждой недели по прайсам поставщиков, с НДС, без доставки.
Частые вопросы
Все размеры 09Г2ССколько весит труба 09Г2С Ø89×4 мм и сколько метров в тонне?
Масса 1 погонного метра — 8.384 кг (m = (D − s) × s × 0,02466). Труба длиной 12 м весит 100,61 кг, в тонне 119 метров. Вес не зависит от марки стали: такая же труба из Ст3 весит столько же.
Чем сталь 09Г2С отличается от Ст3?
Предел текучести 345 МПа против 245 МПа — при равном сечении труба держит примерно на 40%% большее напряжение. Ударная вязкость сохраняется до −70 °C, тогда как углеродистая сталь становится хрупкой уже при −40 °C. Марка нормируется ГОСТ 19281-2014, класс прочности С345.
Что означает размер Ø89×4 мм?
Первое число — наружный диаметр 89 мм, второе — толщина стенки 4 мм. Внутренний проход получается 81,0 мм: именно он определяет пропускную способность линии.
Можно ли варить эту трубу?
Да. При стенке 4 мм и плюсовой температуре подогрев не нужен. На морозе и при стенке от 6 мм металл подогревают до 100–150 °C, чтобы исключить холодные трещины в шве. Электроды — с основным покрытием, прокаленные. Толщина 4 мм варится в один проход без подогрева обычным электродом.
Какие документы даете на трубу?
На каждую партию — сертификат качества завода-изготовителя: номер плавки, химический состав и механические свойства. Для 09Г2С это принципиально: внешне она не отличается от Ст3, и подтвердить марку можно только документом. На эту позицию сертификат идет с указанием ГОСТ 10704-91 и марки 09Г2С. Минимальная партия — один хлыст массой 100,6 кг.
Какое давление держит труба Ø89×4 мм?
Для стенки 4,0 мм при наружном 89 мм оценка по тонкостенной формуле σ = p·D/(2·s) с запасом 1,5 по пределу текучести ≥ 345 МПа дает примерно 202 бар. Это прикидка для холодной воды без агрессивной среды: она не учитывает надбавку на коррозию, ослабление шва и температуру. Для трубопровода под давлением расчет ведут по СП 33.13330.
Сколько краски уйдет на тонну этой трубы?
Наружная поверхность тонны — около 33 м². При расходе грунт-эмали 150–200 г/м² на слой это 5,8 кг на слой, в два слоя вдвое больше. Чем тоньше стенка, тем больше площади в тонне и тем дороже обходится покраска.
Какую нагрузку держит Труба электросварная Ø89×4 мм 09Г2С на пролете 4 м?
При шарнирном опирании и равномерной нагрузке — около 100 кг на каждый метр длины; на 6 м уже 30 кг/м. Ограничивает прогиб: до разрушения далеко, но балка провисает больше 1/250 пролета. Момент сопротивления сечения Wx = 22 см³, момент инерции Ix = 97 см⁴. Расчет справочный: он не учитывает устойчивость плоской формы изгиба, местные нагрузки и узлы — рабочее решение принимает проектировщик.
Сколько краски или цинка уйдет на тонну?
Поверхность тонны этой позиции — около 33 м². Грунт-эмаль расходуется по 150–200 г/м² на слой, то есть 5,8 кг на слой и вдвое больше на два. Горячее цинкование дает 40–60 мкм покрытия, это примерно 12 кг цинка на тонну металла. Чем тоньше сечение, тем больше площади приходится на тонну и тем дороже обходится защита.
Труба электросварная 09Г2С Ø89×4 мм — купить в СПб со склада
Труба электросварная 09Г2С Ø89×4 мм — сортамент по ГОСТ 10704-91. Стандарт задает диаметры, стенки и массу метра электросварных труб. Сталь 09Г2С — низколегированная: держит нагрузку до −70 °C и варится без подогрева. Погонный метр весит 8,38 кг, хлыст 12 м весит 100,61 кг. Предел текучести — ≥ 345 МПа.
Электросварная труба идет на каркасы, стойки, ограждения, ливневку и водопровод низкого давления. Стенка 4 мм — легкий вариант: меньше веса конструкции и расход электрода на шов. По весу метра считается партия: в тонне около 119 м, это 9,9 хлыста по 12 м.
Со склада отдаем от 76 300 ₽/т — посчитайте свой объем в калькуляторе на этой странице. Отгружаем от одного хлыста, без минимальной партии. Резка в размер на складе, доставка по СПб и ЛО — свой транспорт. Документы завода — сертификат и паспорт качества — отдаем при отгрузке.
