Швеллер стальной
Швеллер горячекатаный серий У и П, а также гнутый. ГОСТ 8240-97, ГОСТ 8278-83. Со склада в Санкт-Петербурге с резкой и доставкой.
Швеллер горячекатаный серий У и П по ГОСТ 8240-97, гнутый по ГОСТ 8278-83 и 09Г2С со склада в Санкт-Петербурге: номера от 5 до 40, гнутый от 50×40 до 200×100 мм. Цена за метр и за тонну в таблице, отпуск от одного хлыста, резка в размер, доставка по СПб и области. Читать далее →
Популярные подборки
| Сортамент | Цена за хлыст | Цена за тонну | |
|---|---|---|---|
Швеллер 5П
|
7 020 ₽/ шт · 12 м | 120 800 ₽/ т | |
Швеллер 5У
|
5 556 ₽/ шт · 12 м | 95 600 ₽/ т | |
|
Швеллер 6.5П
|
7 812 ₽/ шт · 12 м | 110 300 ₽/ т | |
|
Швеллер 6.5У
|
7 212 ₽/ шт · 12 м | 101 900 ₽/ т | |
|
Швеллер 8П
|
9 156 ₽/ шт · 12 м | 108 200 ₽/ т | |
|
Швеллер 8П 09Г2С
|
7 992 ₽/ шт · 12 м | 94 490 ₽/ т | |
|
Швеллер 8У
|
9 156 ₽/ шт · 12 м | 108 200 ₽/ т | |
|
Швеллер 8У 09Г2С
|
7 992 ₽/ шт · 12 м | 94 490 ₽/ т | |
|
Швеллер 10П
|
10 608 ₽/ шт · 12 м | 102 900 ₽/ т | |
|
Швеллер 10П 09Г2С
|
9 528 ₽/ шт · 12 м | 92 490 ₽/ т | |
|
Швеллер 10У
|
Уточняйте у менеджера |
||
|
Швеллер 10У 09Г2С
|
9 996 ₽/ шт · 12 м | 96 990 ₽/ т | |
|
Швеллер 12П
|
13 764 ₽/ шт · 12 м | 110 300 ₽/ т | |
|
Швеллер 12П 09Г2С
|
12 480 ₽/ шт · 12 м | 99 990 ₽/ т | |
|
Швеллер 12У
|
13 764 ₽/ шт · 12 м | 110 300 ₽/ т | |
|
Швеллер 12У 09Г2С
|
12 480 ₽/ шт · 12 м | 99 990 ₽/ т | |
|
Швеллер 14П
|
16 284 ₽/ шт · 12 м | 110 300 ₽/ т | |
|
Швеллер 14П 09Г2С
|
15 048 ₽/ шт · 12 м | 101 990 ₽/ т | |
|
Швеллер 14У
|
Уточняйте у менеджера |
||
|
Швеллер 14У 09Г2С
|
14 316 ₽/ шт · 12 м | 96 990 ₽/ т | |
|
Швеллер 16П
|
20 580 ₽/ шт · 12 м | 120 800 ₽/ т | |
|
Швеллер 16П 09Г2С
|
17 376 ₽/ шт · 12 м | 101 990 ₽/ т | |
|
Швеллер 16У
|
18 876 ₽/ шт · 12 м | 110 800 ₽/ т | |
|
Швеллер 16У 09Г2С
|
16 956 ₽/ шт · 12 м | 99 490 ₽/ т | |
|
Швеллер 18П
|
23 820 ₽/ шт · 12 м | 121 800 ₽/ т | |
|
Швеллер 18П 09Г2С
|
20 928 ₽/ шт · 12 м | 106 990 ₽/ т | |
|
Швеллер 18У
|
22 080 ₽/ шт · 12 м | 112 900 ₽/ т | |
|
Швеллер 18У 09Г2С
|
19 944 ₽/ шт · 12 м | 101 990 ₽/ т | |
|
Швеллер 20П
|
29 916 ₽/ шт · 12 м | 135 500 ₽/ т | |
|
Швеллер 20П 09Г2С
|
30 024 ₽/ шт · 12 м | 135 990 ₽/ т | |
|
Швеллер 20У
|
29 736 ₽/ шт · 12 м | 134 700 ₽/ т | |
|
Швеллер 20У 09Г2С
|
30 024 ₽/ шт · 12 м | 135 990 ₽/ т | |
|
Швеллер 22П
|
33 948 ₽/ шт · 12 м | 134 700 ₽/ т | |
|
Швеллер 22У
|
34 020 ₽/ шт · 12 м | 135 000 ₽/ т | |
|
Швеллер 24П
|
39 624 ₽/ шт · 12 м | 137 600 ₽/ т | |
|
Швеллер 24П 09Г2С
|
39 168 ₽/ шт · 12 м | 135 990 ₽/ т | |
|
Швеллер 24У
|
Уточняйте у менеджера |
||
|
Швеллер 27П
|
Уточняйте у менеджера |
||
|
Швеллер 27У
|
Уточняйте у менеджера |
||
|
Швеллер 30П
|
54 792 ₽/ шт · 12 м | 143 600 ₽/ т | |
|
Швеллер 30У
|
Уточняйте у менеджера |
||
|
Швеллер 33П
|
Уточняйте у менеджера |
||
|
Швеллер 36П
|
Уточняйте у менеджера |
||
|
Швеллер 40П
|
Уточняйте у менеджера |
||
|
Швеллер 40У
|
Уточняйте у менеджера |
||
Швеллер гнутый 50х40х3
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 60х40х4
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 80х32х4
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 80х50х4
|
4 356 ₽/ шт · 12 м | 67 200 ₽/ т | |
|
Швеллер гнутый 80х60х4
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 100х50х3
|
3 864 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 100х50х4
|
4 944 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 100х50х5
|
6 120 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 120х50х3
|
4 128 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 120х60х4
|
6 156 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 120х80х4
|
7 212 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 120х80х5
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 140х60х5
|
7 980 ₽/ шт · 12 м | 67 800 ₽/ т | |
|
Швеллер гнутый 160х50х4
|
6 288 ₽/ шт · 12 м | 66 200 ₽/ т | |
|
Швеллер гнутый 160х60х4
|
7 104 ₽/ шт · 12 м | 69 300 ₽/ т | |
|
Швеллер гнутый 160х60х5
|
8 952 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 160х60х6
|
10 344 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 160х80х4
|
8 400 ₽/ шт · 12 м | 71 400 ₽/ т | |
|
Швеллер гнутый 160х80х5
|
10 116 ₽/ шт · 12 м | 69 300 ₽/ т | |
|
Швеллер гнутый 180х50х4
|
6 996 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 180х80х5
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 200х100х5
|
13 704 ₽/ шт · 12 м | 74 600 ₽/ т | |
|
Швеллер гнутый 200х100х6
|
16 812 ₽/ шт · 12 м | 76 700 ₽/ т | |
По выбранным фильтрам ничего не нашлось.
Как выбрать швеллер: четыре вопроса перед заказом
В таблице выше 68 позиций. Чтобы из них осталась одна, ответьте на четыре вопроса по порядку: что профиль будет держать, как вы его будете крепить, важен ли вес и в каком климате он работает.
Номер швеллера равен высоте стенки в сантиметрах, и именно высота дает несущую способность. Перемычка над проемом до 2 м в кирпичной стене: 12У, при узкой стене 10. Балка перекрытия или прогон на пролет 3–4 м: 14–16. Пролет 5–6 м, опора под тяжелое оборудование, рама под станок: 20–24 и выше. Обвязка, стойки навеса, каркас крыльца: 8–10. Если у вас есть проект, берите номер из него: две ступени запаса весят на 30 % больше и стоят столько же.
Под сварку берите серию У: внутренние грани полок с уклоном 4–10 %, для шва это не имеет значения, а за тонну У-профиль в прайсе, как правило, не дороже П. Под болтовые узлы, кран-балки и направляющие нужна серия П с параллельными гранями: гайка ложится на ровную полку без косых шайб. Вес метра и момент сопротивления у П и У одного номера одинаковы.
Каркас павильона, обрешетка фасада, рама прицепа, забор, лестничные косоуры под легкие марши: здесь берут гнутый швеллер из листа 3–6 мм. Гнутый 100×50×4 весит 6,03 кг/м против 8,59 у горячекатаного 10П, но и момент сопротивления у него примерно на треть меньше. Под перекрытие с бетонной стяжкой гнутый не подходит.
Неотапливаемое здание в Ленобласти, эстакада, подкрановый путь, техника, которая работает при −40 °C и ниже: закладывайте швеллер 09Г2С. Предел текучести 345 МПа против 245–255 у Ст3, ударная вязкость нормируется при −70 °C. Для перемычки в теплом доме и рамы под верстак переплата не нужна: там расчет обычно упирается в прогиб, а он от марки стали не зависит.
Сортамент швеллера по ГОСТ 8240-97: размеры и вес метра
Горячекатаный швеллер выпускают номерами от 5 до 40. Номер равен высоте стенки в сантиметрах: у швеллера 10 стенка 100 мм, у 20 она 200 мм. Ширина полки, толщина стенки и полки растут вместе с номером, и все четыре размера прописаны в ГОСТ 8240-97. Вес погонного метра тоже задан стандартом, он одинаков для серий У и П и не зависит от марки стали: 10П из Ст3 и 10П из 09Г2С весят по 8,59 кг/м.
Швеллер 20П: h = 200 мм, b = 76 мм, s = 5,2 мм, t = 9 мм. Все размеры по ГОСТ 8240-97.
| Номер | h × b × s × t, мм | Вес, кг/м · м в тонне |
|---|---|---|
| 8 | 80 × 40 × 4,5 × 7,4 | 7,05 · 142 |
| 10 | 100 × 46 × 4,5 × 7,6 | 8,59 · 116 |
| 12 | 120 × 52 × 4,8 × 7,8 | 10,4 · 96 |
| 14 | 140 × 58 × 4,9 × 8,1 | 12,3 · 81 |
| 16 | 160 × 64 × 5 × 8,4 | 14,2 · 70 |
| 18 | 180 × 70 × 5,1 × 8,7 | 16,3 · 61 |
| 20 | 200 × 76 × 5,2 × 9 | 18,4 · 54 |
| 24 | 240 × 90 × 5,6 × 10 | 24,0 · 42 |
| 30 | 300 × 100 × 6,5 × 11 | 31,8 · 31 |
Полные таблицы с номерами 5, 6,5, 22, 27, 33, 36 и 40 смотрите на страницах серии П и серии У. Так вес метра растет с номером:
Хлыст 12 м швеллера 10 весит 103 кг, 16 — 170 кг, 20 — 221 кг. Вдвоем без крана разгружают хлысты до 12-го номера (125 кг), дальше нужен манипулятор. Расход по чертежу переводите в тонны через колонку «м в тонне» или в калькуляторе металлопроката.
Изгиб держит момент сопротивления Wx, а он растет примерно с квадратом высоты стенки. У швеллера 10 Wx равен 34,8 см³, у 16 — 93,4 см³, у 20 — 152 см³. Шаг с 10 на 16 добавляет 65 % веса и втрое больше несущей способности на изгиб. Поэтому под пролет всегда выгоднее взять более высокий номер, а не искать «толстый» профиль: толщина стенки у всех номеров от 8 до 20 отличается меньше чем на миллиметр.
Виды швеллера: горячекатаный У и П, гнутый и 09Г2С
Все, что лежит в каталоге, делится по двум признакам. Первый — как профиль получен: прокатан горячим из заготовки или согнут из листа вхолодную. Второй — из какой стали. Горячекатаный отличают острые наружные углы и полки, утолщенные к стенке; гнутый узнают по скругленному наружному углу и одинаковой толщине по всему сечению.
| Вид | ГОСТ и сталь | Где применять |
|---|---|---|
| Серия У, уклон граней полок | ГОСТ 8240-97, Ст3сп/пс (С255) | Сварные конструкции, перемычки, прогоны, обвязка фундаментов. Самый массовый вариант. |
| Серия П, параллельные грани | ГОСТ 8240-97, Ст3сп/пс (С255) | Болтовые узлы, кран-балки, направляющие, каркасы ЛМК на метизах. |
| Гнутый равнополочный | ГОСТ 8278-83, Ст3, лист 3–6 мм | ЛСТК, обрешетка фасадов, рамы прицепов, заборы, легкие навесы. |
| 09Г2С, серии У и П | ГОСТ 8240-97, сталь по ГОСТ 19281-2014 | Улица, мороз до −70 °C, краны, вибрация, ответственные конструкции. |

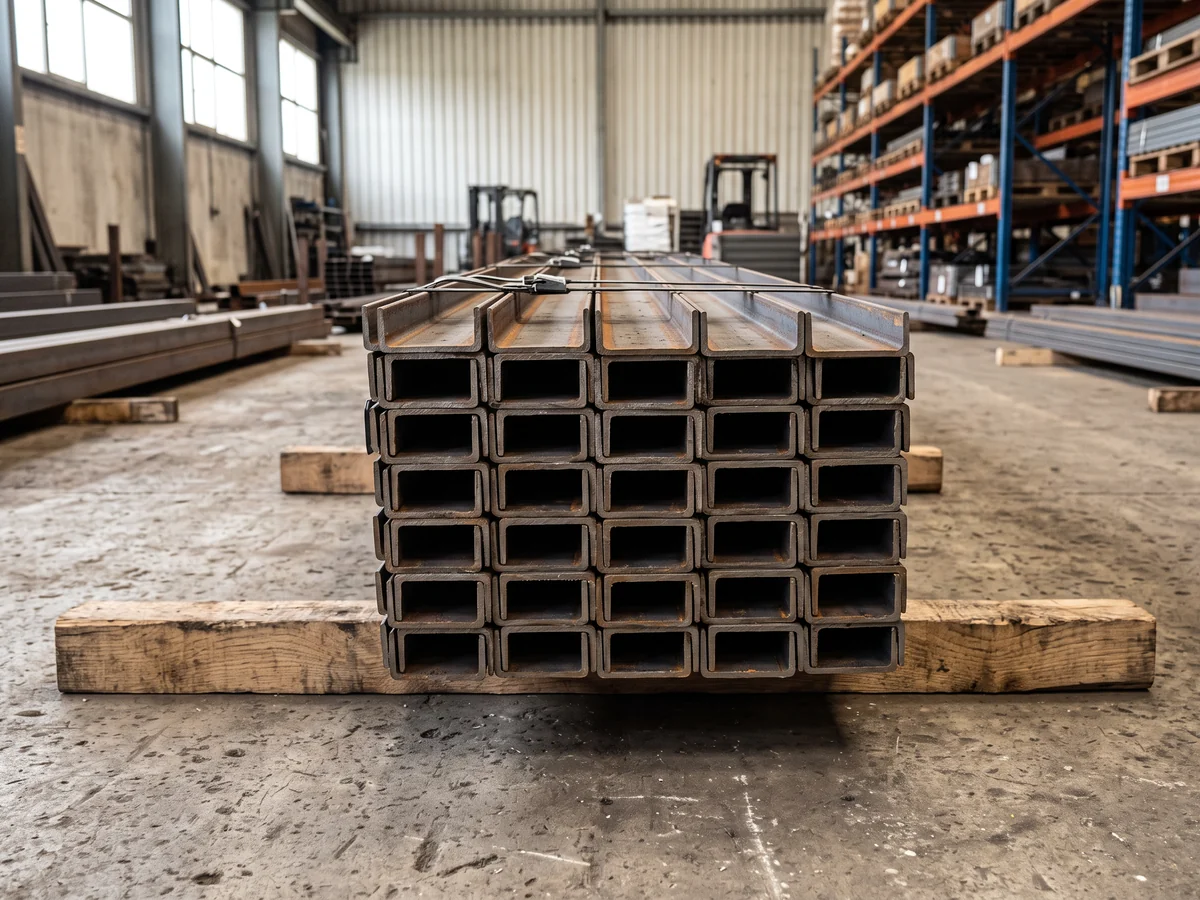

Серия УУклон внутренних граней 4–10 %. Под сварку, 14 номеров от 5 до 40.
Серия ППараллельные грани. Под болты и направляющие, 16 номеров от 5 до 40.
ГнутыйИз листа 3–6 мм, 23 типоразмера от 50×40 до 200×100. Легкие каркасы.

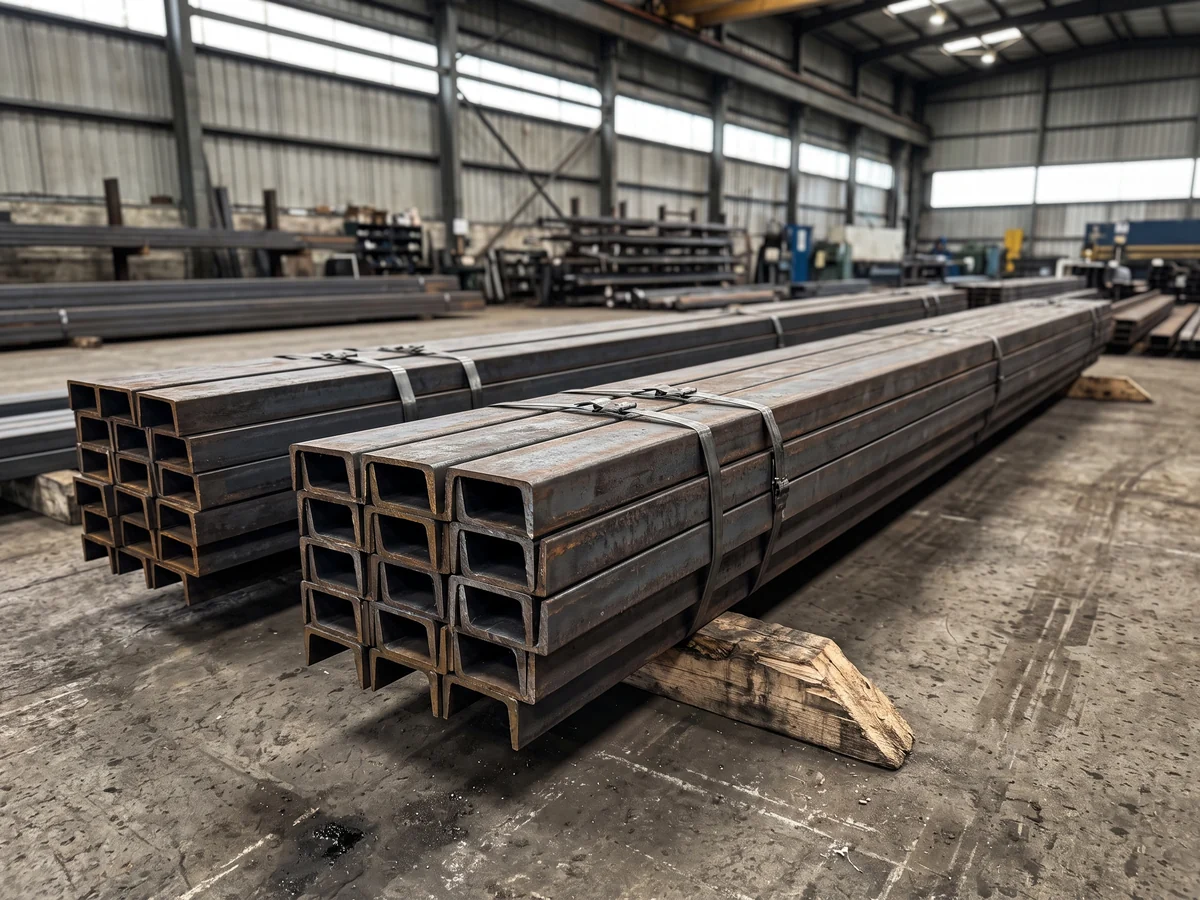

09Г2СНизколегированная сталь, 345 МПа. 15 позиций от 8 до 24, серии У и П.
П, У или гнутый: что взять под сварку, болты и легкий каркас
Три профиля одной высоты решают разные задачи. Сравните по стенке, полке и типу узла, а не по названию.
Классический горячекатаный профиль. Полка утолщается к стенке, внутренняя грань идет под уклоном.
- Сварные балки, перемычки, обвязка
- Под болт нужна косая шайба
- Чаще всего есть на складе
- Стенка 10–20
- 4,5–5,2 мм
- Вес 10У
- 8,59 кг/м
Те же высота, полка и вес, но грани полок параллельны. Шайба и гайка ложатся ровно.
- Болтовые узлы, фланцы, кран-балки
- Направляющие под ролики
- Дополнительно: сверловка отверстий
- Стенка 10–20
- 4,5–5,2 мм
- Вес 10П
- 8,59 кг/м

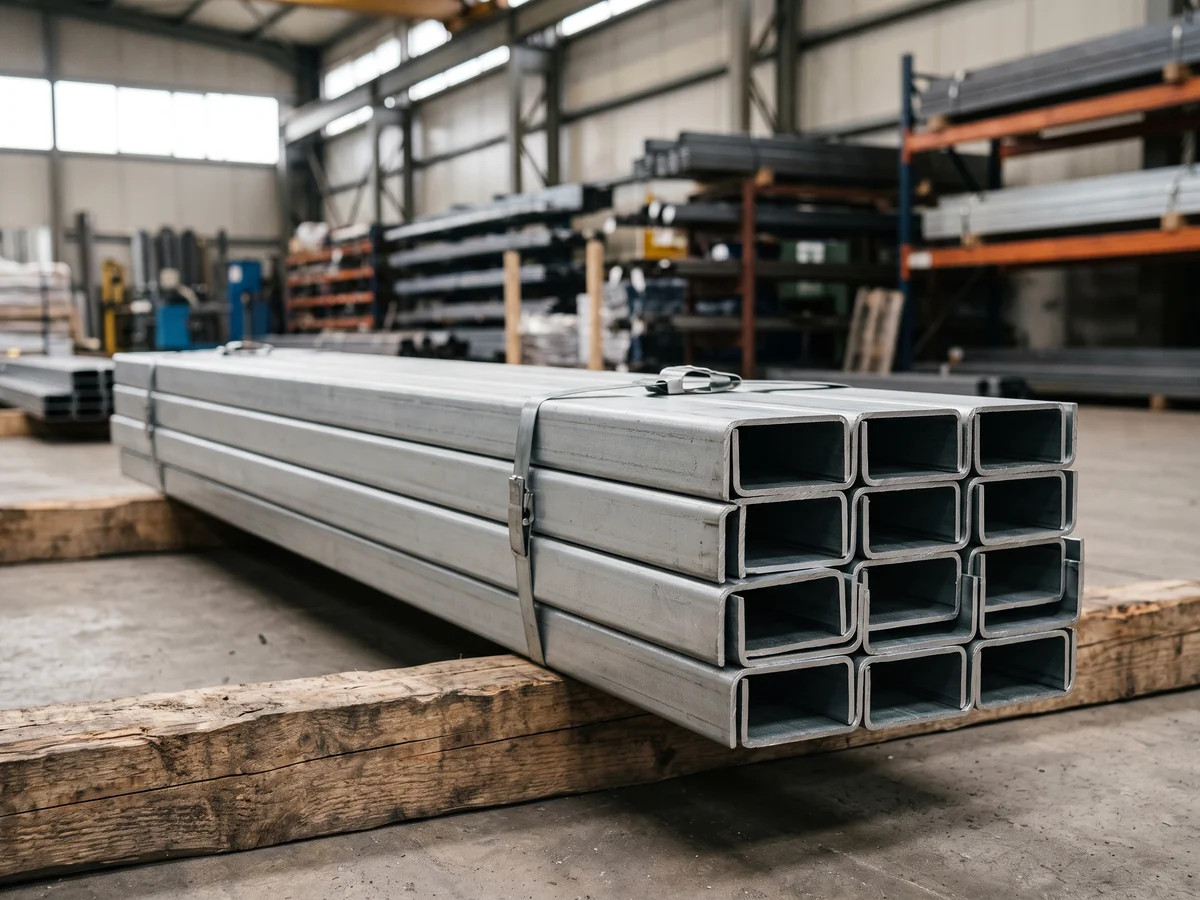

Согнут из листа вхолодную. Толщина одинаковая по всему сечению, наружный угол скруглен.
- ЛСТК, фасады, рамы, заборы
- Под саморезы и болты без шайб
- Не для перекрытий под стяжку
- Толщина
- 3–6 мм
- Вес 100×50×3
- 4,57 кг/м
Где применяют швеллер: перемычки, перекрытия, каркасы
Плоская стенка и открытая полка дают швеллеру то, чего нет у двутавра: его можно прижать к стене, поставить спиной к кладке, спарить «коробкой» и залить в бетон. Ниже типовые задачи и номера, с которых начинают расчет.
| Задача | Профиль | Что учесть |
|---|---|---|
| Перемычка над проемом до 2 м в кирпичной стене | 10У–12У, два профиля спинками наружу | Опирание на кладку от 250 мм с каждой стороны, стяжка шпильками через 500 мм |
| Балка перекрытия, прогон 3–4 м | 14–16, шаг 1–1,5 м | Прогиб не более 1/250 пролета; ставить только «на ребро» |
| Армопояс, обвязка свай, ростверк | 12–16 серии У | Без грунта под бетон: щелочная среда сама консервирует сталь |
| Подкрановый путь, направляющая тельфера | 16П–24П, 09Г2С при работе на улице | Параллельные полки под ролики, болты без косых шайб |
| Каркас навеса, стойки ворот, рама под оборудование | 8–10 горячекатаный или гнутый 100×50×4 | Гнутый легче на 30 %, но ниже по несущей способности |
| Косоур лестницы | 16–20 при пролете до 4 м | Ступени крепить к полке болтами: удобнее серия П |
Первая: профиль положили плашмя на стенку. Момент сопротивления относительно слабой оси у швеллера 16 в 7 раз меньше, чем относительно сильной, и «балка» прогибается от веса кровли. Вторая: два швеллера сварили в короб сплошным швом с одной стороны. Балку ведет винтом, варите прерывистым швом в шахматном порядке. Третья: торцы перемычки замуровали наглухо в кладку без зазора. Сталь удлиняется на 0,012 мм на метр при нагреве на градус: перепад зима-лето в 50 °C дает 1,8 мм на трехметровой балке, и это усилие уходит в кладку. Опирайте через стальную пластину и оставляйте зазор у торца.
Для каркасов, где нужна замкнутая коробка, посмотрите профильную трубу: при том же весе у нее выше жесткость на кручение. Для раскосов и связей достаточно уголка. Если нужен готовый узел или конструкция целиком, у нас есть участок изготовления металлоконструкций.
Цена швеллера за метр и за тонну, наличие и доставка в Санкт-Петербурге
У каждой позиции в таблице две цены: за метр удобно считать один-два хлыста на перемычку, за тонну сравнивать оптовые партии. Цены обновляются по прайсам поставщиков еженедельно. Если у номера стоит «Уточняйте у менеджера», прямо сейчас его нет на складе, и срок под заказ назовет менеджер. Опт от 1 тонны дешевле розницы на 5 000 ₽/т.
Пришлите номер, длину и количество или просто чертеж узла. Менеджер посчитает вес, подберет серию под ваш способ крепления, а если нужной серии нет на складе, предложит замену того же номера без потери прочности: 16П вместо 16У весит и держит столько же. Счет с ценой за метр и за тонну — в тот же день.
Получить расчет за 15 минутОтветим в рабочее время, сертификат качества на партию прикладываем к отгрузке.- От одного хлыста. Два швеллера 12 на перемычку отпустим так же, как фуру на объект.
- Резка в размер. Ленточная пила режет хлыст пополам по 6 м под «Газель» или в чистый размер под чертеж, крупные номера режем газом.
- Опт от 1 тонны. Дешевле розницы на 5 000 ₽/т, безнал и наличные.
- Доставка по СПб и ЛО. Своим транспортом, по городу в пределах 24 часов, длинномер под хлысты 12 м; самовывоз со склада.
Калькулятор веса и стоимости швеллера
Выберите тип швеллера, номер профиля и количество — калькулятор посчитает вес хлыстов и итоговую стоимость с учетом оптовых и розничных цен.
-
Актуальные ценыОбновляем ежедневно
-
Точный расчетГОСТ и допуски
-
Быстрый результатОнлайн за секунды
Заявка на расчет и поставку
Оставьте заявку — менеджер перезвонит, уточнит детали и подготовит расчет
Частые вопросы
Что такое швеллер и чем он отличается от двутавра?
Швеллер — горячекатаный или гнутый профиль П-образного сечения: стенка и две полки с одной стороны. Двутавр симметричен, у него полки с обеих сторон стенки, поэтому при той же высоте он держит больший изгиб и не скручивается под нагрузкой. Швеллер выигрывает плоской спинкой: его прижимают к стене, спаривают в короб, заливают в бетон и крепят к полке болтами. Для перемычек, обвязок и рам берут швеллер, для больших пролетов и колонн — двутавр.
Сколько весит метр швеллера 10, 12, 16 и 20?
По ГОСТ 8240-97: швеллер 10 — 8,59 кг/м (116 м в тонне), 12 — 10,4 кг/м (96 м), 14 — 12,3 кг/м (81 м), 16 — 14,2 кг/м (70 м), 18 — 16,3 кг/м (61 м), 20 — 18,4 кг/м (54 м), 24 — 24 кг/м, 30 — 31,8 кг/м. Вес одинаков для серий У и П и не зависит от марки стали. Хлыст 12 м швеллера 10 весит 103 кг, 16 — 170 кг, 20 — 221 кг.
Масса метра равна площади сечения, умноженной на плотность стали 7850 кг/м³. У швеллера 10 площадь 10,9 см², отсюда 8,59 кг. Допуск ГОСТ по массе — от −5 до +3 %. Если пачка из десяти хлыстов 10-го номера весит заметно меньше тонны, промерьте толщину стенки: 4,5 мм по стандарту.
Какие размеры у швеллера 10П, 12П, 16П и 20П?
Размеры по ГОСТ 8240-97 записывают как высота × ширина полки × толщина стенки × толщина полки. Швеллер 10П: 100 × 46 × 4,5 × 7,6 мм. 12П: 120 × 52 × 4,8 × 7,8 мм. 14П: 140 × 58 × 4,9 × 8,1 мм. 16П: 160 × 64 × 5 × 8,4 мм. 18П: 180 × 70 × 5,1 × 8,7 мм. 20П: 200 × 76 × 5,2 × 9 мм. У серии У те же высота, полка и стенка, а толщина полки указана как средняя, потому что внутренняя грань идет под уклоном.
Что значат буквы У и П в маркировке швеллера?
У — внутренние грани полок с уклоном 4–10 %: полка толще у стенки и тоньше к кромке. П — грани параллельны, толщина полки одинаковая по всей ширине. Оба варианта описаны в ГОСТ 8240-97, у них одинаковые высота, ширина полки, вес метра и практически равные моменты сопротивления. Разница проявляется только в узле: под болт на У-профиле нужна косая шайба, на П гайка ложится ровно.
Какую нагрузку выдерживает швеллер 12 на пролете 3 метра?
Ориентир для шарнирно опертой балки из Ст3 на пролете 3 м с ограничением прогиба 1/250: швеллер 12 держит около 700 кг на погонный метр вместе с собственным весом, швеллер 10 — около 400 кг/м, 14 — около 1100 кг/м, 16 — около 1700 кг/м. Это оценка при нагрузке, равномерно распределенной по длине и приложенной «на ребро». Для перекрытия, крана и чего угодно с людьми нужен расчет по проекту.
Для коротких пролетов балку из Ст3 обычно лимитирует прогиб, а не напряжения. У швеллера 12 момент инерции 304 см⁴, и при 700 кг/м прогиб на 3 м как раз выходит на 12 мм (1/250 пролета), а напряжения в полке при этом около 150 МПа — далеко от предела текучести 245 МПа. Поэтому переход на 09Г2С прогиб не уменьшит: модуль упругости у всех сталей одинаковый.
Чем гнутый швеллер отличается от горячекатаного и когда его можно брать?
Гнутый профилируют из листа вхолодную: толщина стенки и полок одинаковая (3–6 мм в каталоге), наружный угол скруглен, стандарт ГОСТ 8278-83. Горячекатаный по ГОСТ 8240-97 прокатан из заготовки, у него острые наружные углы и полки толще стенки. Гнутый 100×50×4 весит 6,03 кг/м против 8,59 у горячекатаного 10 и подходит для каркасов ЛСТК, обрешетки, рам прицепов и заборов. Для перекрытий, перемычек и чего угодно с бетоном берите горячекатаный.
Посмотрите на торец. У горячекатаного полка клином сходит к кромке, наружный угол острый и есть окалина от прокатки. У гнутого лист одной толщины, угол круглый с радиусом примерно в толщину листа, а на внутренней стороне сгиба видны продольные следы валков.
Какой длины хлысты и как привезти швеллер без длинномера?
Заводская длина всех позиций в каталоге — 12 м, у гнутого 60×40×4 — 10 м. Если на объект заезжает только «Газель», закажите резку хлыста пополам по 6 м или сразу в чистый размер по чертежу: режем ленточной пилой перед отгрузкой, крупные номера газом. Доставляем по Санкт-Петербургу и Ленинградской области своим транспортом, длинномер под 12 м есть.
Сколько стоит швеллер и от чего зависит цена за тонну?
Цена в таблице указана за метр и за тонну для каждого номера и обновляется по прайсам поставщиков еженедельно. Зависит от номера (мелкие и очень крупные номера за тонну дороже ходовых 10–20), от серии и от стали: 09Г2С дороже Ст3. Опт от 1 тонны дешевле розницы на 5 000 ₽/т. «Уточняйте у менеджера» у позиции означает, что сейчас ее нет на складе, и цену под заказ назовем по запросу.
