Болт не люфтит
Плазменная дуга имеет форму конуса: отверстие 20 мм сверху окажется 18 мм снизу. Анкер в таком гнезде работает с зазором и не дает узлу расчетной жесткости. Сверло дает цилиндр со стенкой 90°.
Сверловка и нарезание резьбы

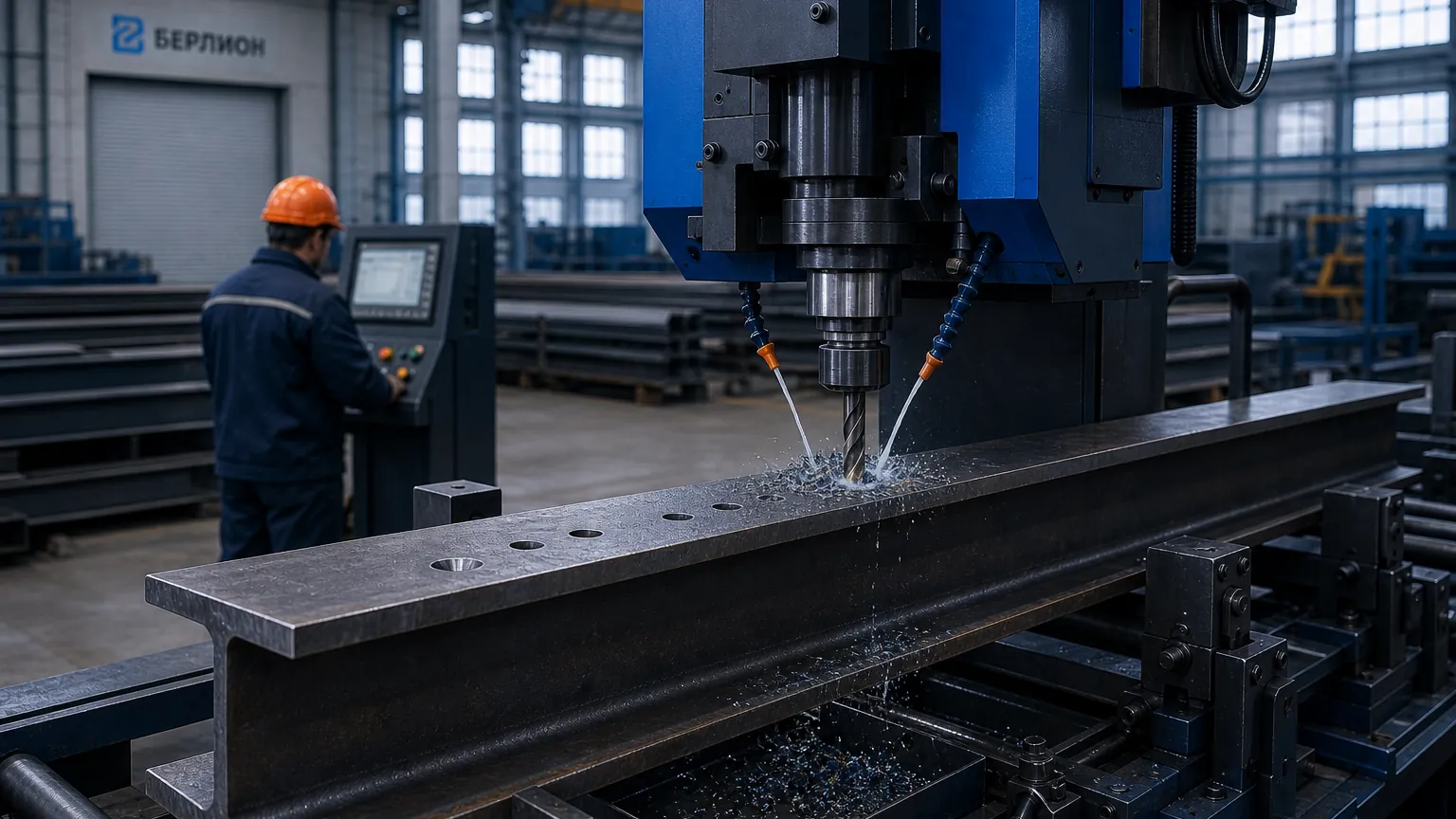

Механические отверстия в листе, балке, швеллере и фланцах: строгая перпендикулярность, чистые стенки без окалины и закалки. В такое отверстие заходит и анкерный болт без люфта, и метчик под резьбу.
ø3–60мм
диаметр отверстий
0мм
вылет шпинделя
H12–H14
квалитет отверстия
0день
до 100 отверстий
Стенка строго 90°
Ни конусности, ни овала — болт садится в отверстие без люфта
Резьба сразу после сверла
Металл не подкален, метчик идет по мягкой стенке и не ломается
Корончатые фрезы
Крупные отверстия в толстом металле — быстрее и с меньшей нагрузкой
Магнитный станок на объекте
Сверлим смонтированную балку на месте, без демонтажа конструкции
Возможности
Все услуги обработки
Что и чем сверлим
Оборудование подбираем под деталь: тяжелую плиту сверлим на радиальном станке, смонтированную балку — магнитным.
- Диаметр спиральным сверлом
- ø3–60 мм
- Диаметр корончатой фрезой
- до ø150 мм
- Толщина металла
- до 150 мм за проход
- Вылет радиального станка
- 1600 мм
- Резьба метрическая
- М4–М48, сквозная и глухая
- Зенковка под потай
- 60°, 90°, 120°
- Квалитет отверстия
- H12–H14, с разверткой до H7
- Работа на объекте
- магнитный станок на смонтированной конструкции
Технология
Почему отверстия под крепеж сверлят, а не прожигают
Термический рез и механическое сверление дают принципиально разные стенки отверстия.
Резьба нарезается без брака
После лазера и плазмы у кромки остается закаленный слой — метчик в нем выкрашивается на первых витках. Сверло срезает стружку холодным способом, и структура металла в стенке не меняется.
Корончатая фреза вместо сверла
Спиральное сверло перетирает в стружку весь объем отверстия. Корончатая фреза выпиливает только контур, а сердцевина выходит целым пятаком — так делают крупные отверстия даже мобильным станком.
Как заказать
От чертежа до отгрузки — пять шагов
Партию до сотни отверстий закрываем за рабочий день.
-
01
Чертеж
Диаметры, координаты, глубина и тип резьбы.
-
02
Подбор инструмента
Спиральное сверло, корончатая фреза или зенкер.
-
03
Разметка и кернение
Фиксируем центр, чтобы сверло не ушло по плоскости.
-
04
Сверление с СОЖ
Охлаждение зоны реза и вывод стружки из отверстия.
-
05
Контроль и отгрузка

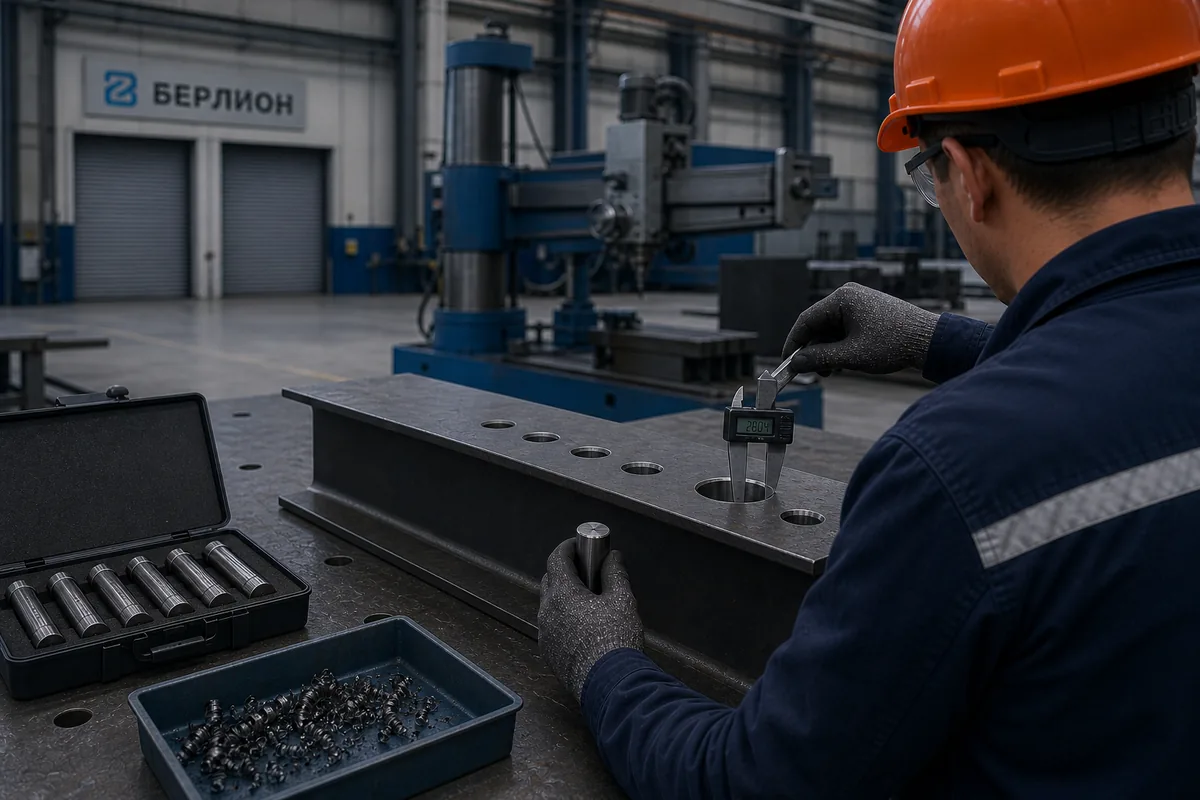

Проверка калибром, самовывоз или доставка.
Конструкция уже смонтирована — привезем магнитный станок и просверлим на месте.
Технологу
Каким станком сверлить вашу деталь
Выбор зависит от массы заготовки и от того, можно ли вообще привезти ее в цех.
| Оборудование | Что делает | Когда применяем |
|---|---|---|
| Радиально-сверлильный | Шпиндель выезжает к точке сверления, заготовка неподвижна | Массивные плиты и крупные детали, которые тяжело переставлять |
| Магнитный переносной | Держится электромагнитом на любой плоскости, работает на весу | Смонтированные балки, колонны и фермы прямо на объекте |
| Вертикально-сверлильный | Заготовка зажимается в тисках, шпиндель идет строго вниз | Серии закладных, кронштейнов и фланцев |
Вывод технолога: в цехе точность выше и серия идет быстрее. Выезд с магнитным станком нужен там, где конструкцию уже не разобрать.
Заметки технолога
Детали, которые влияют на результат
Четыре вещи, из-за которых отверстие получается или не получается таким, как в чертеже.
Кернение защищает от увода
Спиральное сверло заточено под углом 118–135° и на гладком листе соскальзывает, царапая деталь. Слесарь бьет кернером по точке разметки, и сверло садится в лунку точно по центру.
СОЖ решает судьбу инструмента
На режущей кромке температура доходит до 800 °C. Без охлаждающей эмульсии сверло отпускается и застревает в металле. Жидкость отводит тепло и вымывает стружку из канавок.
Зенковка под потай
У просверленного отверстия острая кромка 90°, и шляпка винта выступает над поверхностью. Зенкер снимает фаску под 60, 90 или 120° — крепеж прячется заподлицо.
Точное посадочное место — после развертки
Обычное сверление дает квалитет H12–H14. Если нужно гнездо под подшипник, после сверла идет развертка: она снимает доли миллиметра со стенок и выводит отверстие в H7.
Рядом на площадке
Все услуги
Что обычно заказывают вместе со сверловкой
Отверстия — почти всегда последняя операция перед сборкой узла.
до 16 мм · без стружки
Рубка на гильотине
Нарубим закладные пластины, в которых потом сверлим отверстия под анкер.
Подробнее 320 тонн · гиб до 3200 ммГибка металла
Гнутые кронштейны и профили, куда добавляем крепежные отверстия и резьбу.
Подробнее по КМД · сварка НАКСМеталлоконструкции
Сборка узлов на болтах и сварке с ультразвуковым контролем швов.
Подробнее
Заявка
Пришлите чертеж — посчитаем сверловку
Нужны диаметры, координаты отверстий, глубина и тип резьбы. Технолог подберет инструмент, посчитает стоимость и назовет срок.
- Расчет с ценой за отверстие и сроком
- Прокат со своего склада или ваш давальческий металл
- Выезд магнитного станка на объект
- Зенковка и нарезание резьбы в том же заказе
Заявка на сверловку
Пришлите чертеж с диаметрами и координатами — посчитаем стоимость и срок
Сверловка металла в Санкт-Петербурге
Сверлим отверстия в листе, полосе, балке, швеллере и фланцах: под анкерный крепеж, болтовые соединения и метрическую резьбу. Партия до сотни отверстий закрывается за рабочий день.
Диаметры и оборудование
Спиральным сверлом берем ø3–60 мм, корончатой фрезой — до ø150 мм, толщину металла — до 150 мм за проход. Радиальный станок с вылетом 1600 мм позволяет сверлить массивную плиту, не переставляя ее на столе.
Магнитный станок держится на вертикальной стенке двутавра усилием до нескольких тонн на отрыв: смонтированную конструкцию сверлим прямо на объекте, не разбирая узел.
Резьба, зенковка и точность
Нарезаем метрическую резьбу М4–М48, сквозную и глухую, зенкуем кромку под потай на 60, 90 или 120°. Стандартный квалитет отверстия — H12–H14; если нужно посадочное место под подшипник, после сверла идет развертка до H7.
Нержавейка сверлится медленнее черной стали: она вязкая, склонна к наклепу и требует кобальтового инструмента, пониженных оборотов и обильного охлаждения. Это отражается на стоимости работы.
Как отверстия сочетаются с другими операциями
Закладные пластины рубим на гильотине, затем сверлим в них отверстия под анкер. В гнутых кронштейнах добавляем крепеж и резьбу, в трубах и балках после распила делаем сквозные отверстия под болтовое соединение.
Если деталь идет на горячее цинкование, мелкую резьбу лучше нарезать после ванны: цинк забивает витки, и их приходится прогонять метчиком заново.
Зачем сверлить, если отверстие можно прожечь плазмой?
Плазма дает конусность и окалину: болт в таком отверстии сидит с зазором. Кроме того, в прожженном отверстии закаленная стенка — резьбу метчиком нарезать не получится. Сверление дает ровный цилиндр с чистыми стенками.
Что такое корончатая фреза?
Полый цилиндр с зубьями по кромке. В отличие от спирального сверла он выпиливает только контур отверстия, а сердцевина выходит целым пятаком. Так делают отверстия ø50–150 мм, в том числе мобильным магнитным станком.
Можно ли рассверлить готовое отверстие?
Да, это обычная операция. Нюанс в том, что сверлу большего диаметра не за что зацепиться центром, поэтому деталь нужно жестко закрепить в тисках или кондукторе.
Что такое зенкование под потай?
Снятие конической фаски по верхней кромке отверстия под углом 60, 90 или 120°. Нужно, чтобы шляпка винта с конической головкой встала заподлицо и не выступала над поверхностью.
Чем магнитный станок отличается от стационарного?
Магнитный весит около 15 кг и держится электромагнитом на любой стальной плоскости, в том числе вертикальной и потолочной. Им сверлят уже смонтированные балки и колонны, не увозя конструкцию в цех.
Какую максимальную толщину сверлите?
Ограничение задает ход шпинделя и вылет инструмента. Корончатые фрезы проходят сплошной металл толщиной до 150 мм за один проход.
Что такое глухое отверстие?
Отверстие, не проходящее деталь насквозь. Например, в плите 50 мм сверлим на глубину 20 мм и нарезаем в этом гнезде резьбу под шпильку. Глубину контролирует упор станка.
Сверловка нержавейки дороже?
Да. Нержавеющая сталь вязкая и склонна к наклепу: она быстрее тупит инструмент, требует кобальтовых сверл, пониженных оборотов и обильного охлаждения. Работы выходит больше, чем на черном металле.
Какая точность у сверления?
Обычное сверление дает 12–14 квалитет. Для посадочного места под подшипник после сверла применяем развертку — она снимает доли миллиметра и выводит отверстие в H7.
Сверлите ли балки длиной 12 метров?
Да. Для длинномера как раз применяем магнитные станки: их ставят прямо на полку или стенку балки, где бы она ни лежала — в цехе или на монтажной площадке.
