Торец остается мягким
Металл не нагревается, зона термического влияния не образуется. Для болванок под токарную обработку это принципиально: подкаленный торец после плазмы или газа ломает резцы.

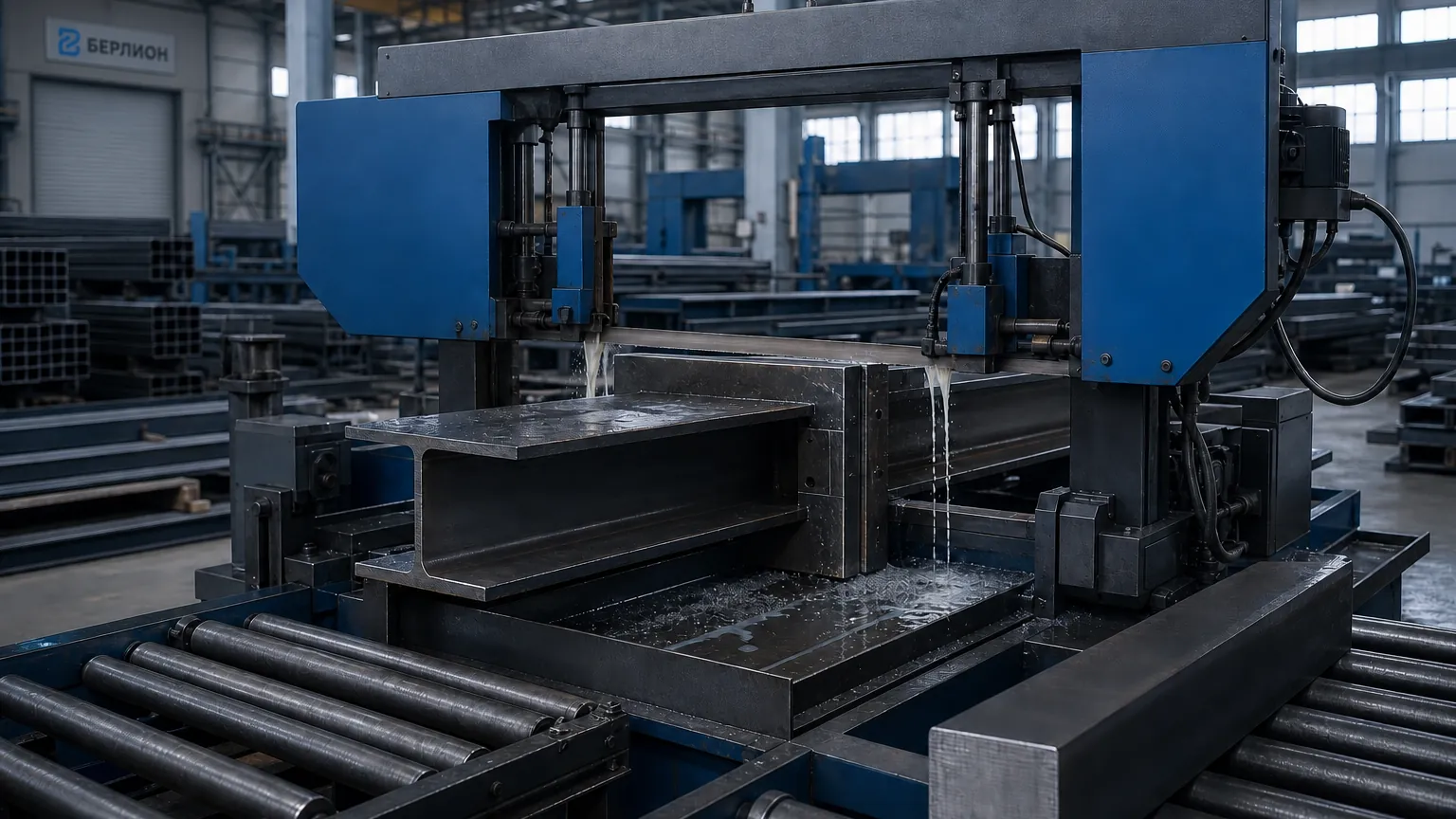

Ленточнопильная резка без нагрева
Заготовительная резка сортового и трубного проката на станках с ЧПУ. Полотно идет с подачей СОЖ, поэтому торец остается холодным и перпендикулярным — заготовка сразу готова к токарной обработке и сварке.
0мм
круг до ø
0°
рез под углом до

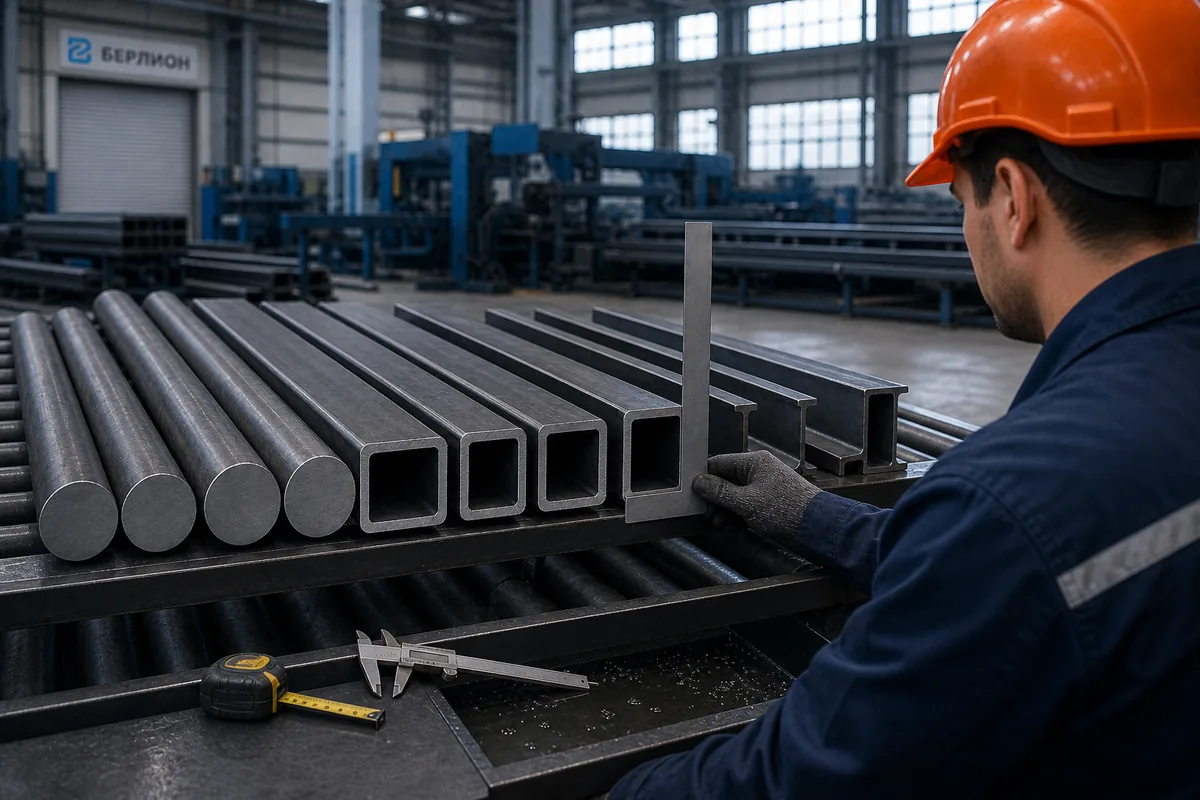

±1мм
допуск длины
0ч
расчет по списку
Холодный рез с СОЖ
Торец не подкаливается — резцы токарного станка не садятся о кромку
Пакетная резка
10–20 труб или прутков за один проход: цена реза в серии падает кратно
Угол от 0 до 60°
Поворотная рама выставляет угол под сборку ферм и рам без подгонки
Круг, труба, двутавр
Весь сортовой прокат: квадрат, полоса, швеллер, балка, шестигранник
Возможности
Все услуги обработки
Что режем на ленточной пиле
Пила работает с длинномерным и фасонным прокатом. Плоский лист режем другими методами — гильотиной, лазером или плазмой.
- Круг, вал, поковка
- до ø400 мм
- Профильная труба
- до 300 × 300 мм
- Двутавр, швеллер, уголок
- по всей номенклатуре склада
- Квадрат, полоса, шестигранник
- поштучно и пакетом
- Угол реза
- 0–60°, шаг по десятым долям градуса
- Допуск длины
- ±1 мм, на длинных заготовках до ±2 мм
- Шероховатость торца
- Ra 12,5 — под припуск на чистовую
- Партия
- от одного реза, серии на сотни заготовок
Технология
Чем пила отличается от абразивного круга и термического реза
Ленточная пила снимает металл зубьями и охлаждает зону реза — структура стали у торца не меняется.
Пакетная резка удешевляет серию
Профильные трубы и прутки стягиваем гидравлическими тисками в плотный пакет и режем одним проходом. Сотни заготовок выходят за смену, а цена одного реза падает кратно.
Угол сразу под сборку
Поворотная рама держит угол с точностью до десятых долей градуса. Трубы под ферму приходят на сварку уже с готовым запилом — слесарю не нужно подгонять стыки болгаркой.
Как заказать
От спецификации до отгрузки — пять шагов
Пришлите список позиций и длин — остальное берем на себя.
-
01
Спецификация
Список позиций, длины заготовок, углы реза и количество.
-
02
Расчет за час
Считаем число резов и раскрой хлыстов с учетом пропила.
-
03
Счет
Согласуем позиции и срок, выставляем счет в день обращения.
-
04
Резка 1–2 дня
Пакетный или поштучный рез на станке с ЧПУ.
-
05
Отгрузка
Самовывоз со склада или доставка своим транспортом.
Нужен раскрой хлыстов с минимумом остатка — пришлите длины, посчитаем карту реза.
Технологу
Пила, абразивный круг или термический рез
Для сортового проката методы расходятся по нагреву, точности и производительности.
| Параметр | Ленточная пила | Абразивный круг | Плазма и газ |
|---|---|---|---|
| Нагрев торца | Нет, рез с СОЖ | Сильный, перекал кромки | Широкая зона закалки |
| Точность длины | ±1 мм | ±3–5 мм | ±2–20 мм |
| Перпендикулярность | Держится конструкцией станка | Зависит от рабочего | Есть конусность |
| Максимальное сечение | Круг до ø400 мм | Круг до ø100–120 мм | Ограничено толщиной листа |
| Серийность | Пакет 10–20 шт за проход | Только поштучно | Поштучно |
| Что дальше с деталью | Сразу на токарку и сварку | Нужна зачистка торца | Нужен припуск 3–15 мм |
Вывод технолога: для заготовок под механическую обработку пила — стандарт. Фигурный контур в листе она не режет: это лазер или плазма.
Заметки технолога
Что учесть при расчете заготовок
Четыре момента, которые чаще всего всплывают уже после того, как металл нарезан.
Пропил съедает металл
Полотно имеет толщину 1,5–2,5 мм, и каждый рез уходит в стружку. На сотне заготовок из одного хлыста это до 200 мм металла — закладывайте потерю в расчет длины при заказе проката.
Припуск на чистовую обработку
Торец после пилы шероховатый, Ra около 12,5. Если деталь идет на чистовое точение или фрезеровку, оставляйте припуск 1–3 мм на сторону — иначе размер не выведется.
Тонкостенную трубу пила мнет
Стенку 1–1,5 мм зубья цепляют и заминают, а тиски давят профиль. Такие трубы режем на лазерном труборезе: рез идет без механического усилия.
Рез под углом длиннее прямого
У балки с полкой 100 мм рез под 45° дает около 141 мм длины реза. Время станка и износ полотна растут пропорционально, поэтому наклонные резы стоят дороже прямых.
Рядом на площадке
Все услуги
Что обычно заказывают вместе с распилом
Заготовка не уезжает с площадки: следующий передел — в соседнем пролете.
допуск H7 · серии от 50 шт
Токарная обработка ЧПУ
Из нарезанных болванок точим валы, втулки, фланцы и штуцеры по чертежу.
Подробнее ø3–60 мм · вылет 1600 ммСверловка
Отверстия под болтовое соединение в трубах, балках и швеллерах.
Подробнее по КМД · сварка НАКСМеталлоконструкции
Соберем ферму или раму из напиленных под углом труб, швы проверим ультразвуком.
Подробнее
Заявка
Пришлите спецификацию — посчитаем за час
Достаточно списка позиций с длинами и количеством. Технолог посчитает число резов, раскрой хлыстов и назовет срок.
- Расчет с ценой реза, раскроем и сроком
- Прокат со своего склада — 10 000 тонн в наличии
- Принимаем давальческий металл заказчика
- Пакетная резка серий со скидкой к цене реза
Заявка на ленточнопильную резку
Пришлите спецификацию — рассчитаем количество резов и срок
Ленточнопильная резка металла в Санкт-Петербурге
Пильный участок стоит рядом со складом сортового проката: хлысты подаются на станок в день запуска заказа, без перевозок между площадками. Режем от одного реза до серий на сотни заготовок.
Что режем и с каким допуском
Круг, вал и поковку берем до ø400 мм, профильную трубу — до 300 × 300 мм, а также квадрат, полосу, шестигранник, уголок, швеллер и двутавр по всей номенклатуре склада. Стандартный допуск длины ±1 мм, на длинных заготовках — до ±2 мм.
Угол реза выставляем от 0 до 60°: трубы и профиль приходят на сборку с готовым запилом под 45°, и ферма собирается без подгонки стыков.
Почему заготовку под токарку режут пилой
Рез идет с постоянной подачей СОЖ: жидкость охлаждает зону контакта, смазывает биметаллическое полотно и вымывает стружку из пропила. Металл не нагревается, торец не закаливается и остается мягким.
После плазмы или газа кромка подкалена на несколько миллиметров, и первый же проход резца по такому торцу заканчивается сколом твердосплавной пластины. Поэтому болванки под токарную обработку мы всегда режем пилой.
Чего пила не делает
Плоский лист на ленточнопильном станке не режут: широкая заготовка не встает в рабочую зону, а контакт с кромкой вызывает вибрацию и обрыв зубьев. Лист кроим на гильотине, плазме или лазере.
Закаленные легированные стали тверже 40 HRC обычное биметаллическое полотно М42 сажает быстро — под такие заказы ставим твердосплавное полотно, это оговаривается отдельно.
Чем ленточная пила лучше болгарки и маятниковой пилы?
Абразивный круг режет трением: он греет металл, оставляет наплывы и уводит рез на больших диаметрах. Ленточное полотно с биметаллическими зубьями режет холодно и строго перпендикулярно, без перекала торца. Для заготовительного производства это стандарт.
Какая реальная погрешность длины?
Станок с ЧПУ отмеряет упор с точностью до десятых долей миллиметра, но промышленный допуск на резку проката закладывается ±1 мм, на длинных заготовках — до ±2 мм.
Что такое пакетная резка?
Трубы или прутки укладываются на станину пучком, зажимаются верхними и боковыми гидравлическими тисками и режутся одним проходом — по 10–20 штук. На серии в несколько сотен заготовок это экономит и время, и деньги.
Остается ли заусенец на торце?
На вязких материалах — нержавейке, алюминии — на выходе полотна может оставаться тонкий заусенец. Мы снимаем его фаскоснимателем или напильником при упаковке заказа.
Сколько металла уходит в пропил?
Толщина полотна 1,5–2,5 мм — столько металла превращается в стружку на каждом резе. При нарезке сотни заготовок из одного хлыста это до 200 мм длины, и это стоит учитывать при заказе проката.
Зачем нужна СОЖ?
Смазочно-охлаждающая жидкость подается прямо в зону реза: она не дает заготовке нагреться, охлаждает и смазывает зубья полотна, продлевая его ресурс, и вымывает стружку из пропила.
Бывает ли увод пилы на крупном круге?
При слишком быстрой подаче зубья не успевают выбирать стружку на большом пятне контакта, и полотно уводит в сторону. Станок регулирует скорость погружения и подачу СОЖ по сечению детали, поэтому косина держится в пределах 0,5 мм на 100 мм сечения.
Почему резы под углом стоят дороже?
Рез под 45° математически длиннее прямого: у балки с полкой 100 мм он составит около 141 мм. Пропорционально растут время работы станка и износ полотна.
Режете ли листовой металл?
Режете ли закаленную сталь и титан?
Стандартное биметаллическое полотно М42 на сталях тверже 40 HRC быстро тупится. Под инструментальные и закаленные марки ставим твердосплавное полотно — такие заказы согласуем отдельно.
