Металл по складской цене
Прокат для вашей фермы отгружается в цех со своего склада, а не через посредника. В смете остается стоимость работы, а не двойная наценка на материал.
Металлоконструкции по чертежам КМД
Изготавливаем каркасы, фермы, колонны, закладные детали и ограждения по вашей документации. Металл берем со своего склада, режем и варим на одной площадке, ответственные швы проверяем ультразвуком.
НАКС
аттестация сварщиков
УЗК
контроль ответственных швов
0т
проката на складе
КМ, КМД
работаем по чертежам
Сварка по НАКС
Аттестованы и сварщики, и технологии сварки — с подтверждающими документами
Ультразвуковой контроль
Скрытые поры, подрезы и непровары корня выявляем до отгрузки, с протоколом
Металл со своего склада
Не ждем поставки проката: балка едет на участок из соседнего пролета
Сертификаты на прокат
Паспорт плавки на каждую партию металла, из которой сделан узел
Производство
Все услуги обработки
Что закрываем на своей площадке
Полный цикл от деталировки до антикоррозионной защиты — узел не переезжает между подрядчиками.
- Деталировка КМД
- по вашим чертежам КМ
- Раскрой
- лазер, плазма, газ, пила, гильотина
- Сборка
- по кондукторам и разметке на плазу
- Сварка
- полуавтомат в среде защитных газов, MIG/MAG
- Контроль швов
- визуальный и ультразвуковой, с протоколом
- Подготовка поверхности
- дробеструйная очистка
- Защита
- горячее цинкование или покраска
- Документы
- сертификаты на металл, протоколы УЗК
Почему у нас
Что дает производство рядом с металлоскладом
Большинство цехов покупает прокат под заказ. Мы берем его у себя — это меняет и срок, и смету.
Не ждем поставку проката
Балка едет на заготовительный участок из соседнего пролета, а не с чужой базы через пробки. Из срока изготовления полностью уходит ожидание материала.
Контроль входного качества
В проект идет сертифицированный прокат, документы на который мы проверяем до раскроя. По каждой партии заказчик получает подтверждение марки стали.
Номенклатура
Что изготавливаем
Работаем по проектной документации заказчика: от единичных закладных деталей до каркаса здания.
Каркасы зданий
Быстровозводимые ангары, торговые павильоны, автомойки и производственные корпуса из прокатного и сварного двутавра и профильной трубы.
Закладные детали и анкера
Фундаментные болтовые группы и закладные изделия: пластина с приваренными анкерными стержнями под монолитное строительство.
Сварная балка и фермы
Сварной двутавр из листа под нестандартные пролеты, мостовые фермы, колонны, прогоны покрытия с полным проваром и УЗК.
Емкости и резервуары
Герметичные короба, накопительные цистерны, кессоны и корпуса с проверкой сварных швов на герметичность.
Ограждающие системы
Дорожные барьерные ограждения, пешеходные перила, газонные секции, стойки шумозащитных экранов, колесоотбойники.
Строительная механика
Косоуры лестничных маршей, эвакуационные лестницы П1 и П2, шахты лифтов, технологические площадки и эстакады.
Как заказать
От проекта до отгрузки — пять этапов
Заказ ведет инженер: он разрабатывает деталировку, контролирует сварку и отвечает за срок.
-
01
Деталировка
Из чертежей КМ разрабатываем КМД: узлы, косынки, длины швов, карты раскроя.
-
02
Заготовка
Режем прокат: пила на длинномере, лазер и плазма на фасонных деталях.
-
03
Сборка и сварка
Сборка по кондукторам, сварка аттестованными сварщиками в среде газов.
-
04
Контроль швов
Визуальный осмотр и УЗК ответственных соединений с протоколом.
-
05
Защита и отгрузка
Дробеструй, цинкование или покраска, погрузка и доставка на объект.
Есть только чертежи КМ — разработаем деталировку КМД при запуске в производство.
Технологу
Как контролируем качество сварного соединения
Ответственный шов нельзя оценить на глаз — поэтому применяем несколько уровней контроля.
| Этап | Что проверяем | Результат для заказчика |
|---|---|---|
| Аттестация сварщика | Допуск НАКС на конкретный способ и положение сварки | Шов выполняет специалист с подтвержденной квалификацией |
| Подготовка кромки | Разделка под провар, зачистка стыка до чистого металла | Шов проваривается на всю глубину, без непровара корня |
| Визуальный контроль | Геометрия шва, катет, подрезы, брызги, наплывы | Дефекты поверхности исключены до окраски |
| Ультразвуковой контроль | Внутренние поры, шлаковые включения, непровары | Протокол УЗК на партию изделий |
| Дробеструйная очистка | Удаление окалины, придание шероховатости под покрытие | Краска и цинк держатся, а не отслаиваются пленкой |
Объем контроля задает проект: у несущей фермы просвечивают все стыковые швы, у газонного ограждения достаточно визуального осмотра.
Заметки инженера
Что уточняем в документации до запуска
Четыре пункта, которые чаще всего меняют срок и стоимость изготовления.
КМ или КМД
КМ — проектная стадия: нагрузки, сечения, узлы. КМД — рабочая деталировка для цеха с размерами каждой косынки и отверстия. Если у вас только КМ, деталировку разрабатываем сами при запуске заказа.
Разделка кромки на толстом металле
Если два листа по 20 мм сварить встык без подготовки, шов захватит только верхние миллиметры, а корень останется непроваренным. Кромку под ответственный шов разделываем V- или X-образно — иногда прямо при плазменном раскрое.
Дренажные отверстия под цинкование
Если узел пойдет в ванну горячего цинкования, каждый замкнутый контур должен иметь технологические отверстия. Закладываем их на стадии КМД, а не после сварки.
Монтаж на объекте
Мы изготавливаем и доставляем комплект с маркировкой и документами. Монтаж на высоте выполняет строительный подрядчик — по нашей отгрузочной ведомости узлы собираются без подгонки.
Рядом на площадке
Все услуги
Что заказывают вместе с изготовлением
Все переделы находятся на одной площадке — от раскроя до защиты от коррозии.
ГОСТ 9.307 · изделия до 13 м
Горячее цинкование
Антикоррозионная защита готовых узлов слоем цинка до 200 мкм.
Подробнее ±0,3 мм · лист до 50 ммПлазменная резка
Фланцы, пяты и косынки с фаской под сварку прямо на станке.
Подробнее длинномеры до 12 мДоставка
Свой автопарк по Санкт-Петербургу и области, тралы и манипуляторы.
Подробнее
Заявка
Пришлите чертежи — посчитаем объем и срок
Принимаем КМ, КМД, DWG и PDF. Инженер разберет документацию, посчитает металлоемкость и назовет срок изготовления.
- Расчет по спецификации с ценой и сроком
- Разработка КМД по вашим чертежам КМ
- Металл со своего склада — 10 000 тонн в наличии
- Сертификаты на прокат и протоколы УЗК
Заявка на изготовление металлоконструкций
Приложите чертежи КМ или КМД — инженер посчитает объем и срок
Изготовление металлоконструкций в Санкт-Петербурге
Производственный участок стоит рядом со складом металлопроката: балка попадает на заготовительную линию из соседнего пролета, а не приезжает с чужой базы. Из срока изготовления уходит ожидание поставки, из сметы — наценка посредника.
Что изготавливаем
Каркасы зданий и навесов, фермы и колонны, сварной двутавр под нестандартные пролеты, закладные детали и анкерные группы по серии 1.400-15, емкости и кессоны, дорожные ограждения, перила, косоуры и эвакуационные лестницы.
Работаем по документации заказчика. Если есть только чертежи КМ, разрабатываем деталировку КМД: разбиваем конструкцию на монтажные узлы, задаем длины швов и формируем карты раскроя для станков.
Сварка и контроль
Ответственные конструкции варят сварщики с действующей аттестацией НАКС, полуавтоматом в среде защитных газов: смесь вытесняет кислород из сварочной ванны, поэтому шов получается плотным, без пористости.

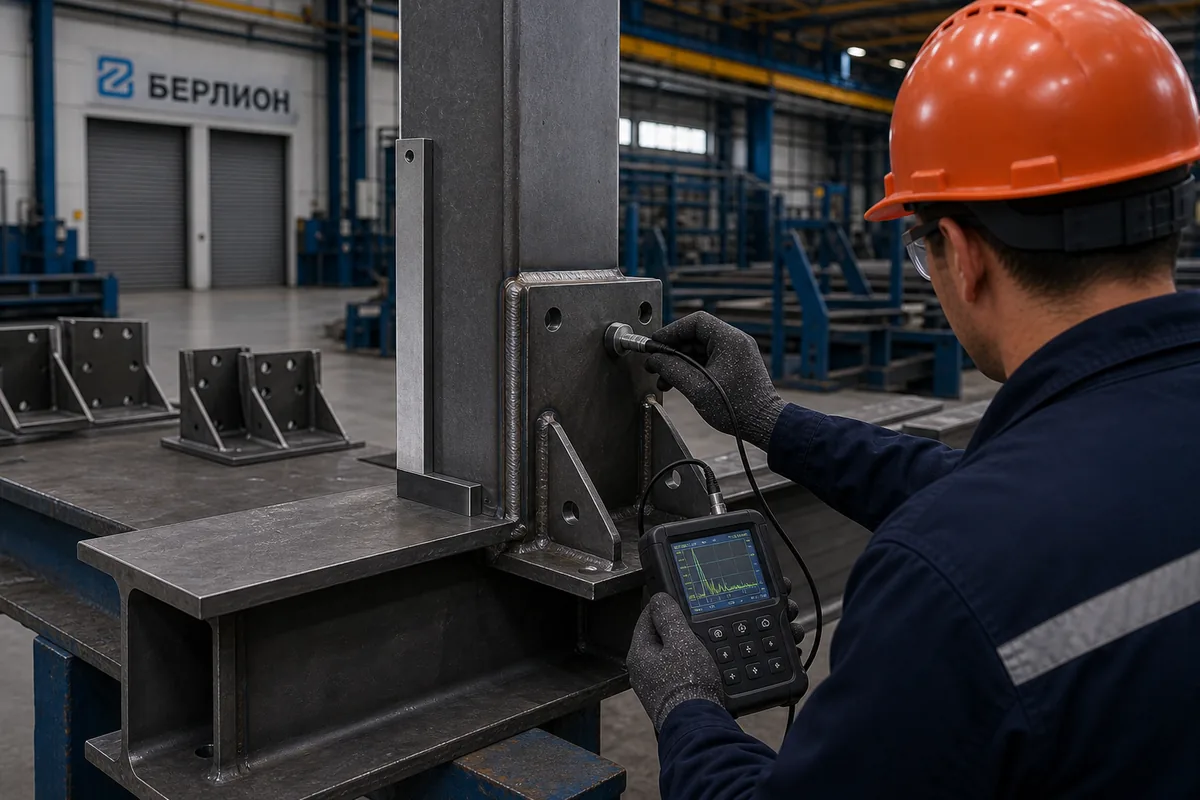

Швы проверяем визуально, а ответственные соединения — ультразвуковым дефектоскопом. Прибор показывает внутренние поры, шлаковые включения и непровар корня, заказчик получает протокол УЗК на партию.
Подготовка поверхности и защита
Перед окраской конструкцию проходят дробеструйной очисткой: она сбивает прокатную окалину и придает поверхности шероховатость. Без этого этапа порошковое покрытие держится только пленкой и скалывается от первого удара.
Для уличных конструкций надежнее горячее цинкование — с обязательными дренажными отверстиями в замкнутых контурах. Готовый комплект отвозим на объект своим транспортом, включая длинномеры до 12 метров.
Чем отличаются чертежи КМ и КМД?
КМ — конструкции металлические, проектная стадия: архитектура, нагрузки, сечения профилей и узлы. КМД — деталировка для цеха: точный чертеж каждой детали, косынки и отверстия. КМ делает проектная организация, КМД можем разработать мы при запуске в производство.
Что такое закладные детали серии 1.400-15?
Действующий стандарт для монолитного строительства. Закладная деталь — стальная пластина с приваренными анкерными стержнями. Ее замоноличивают в бетон, а после набора прочности к выступающей пластине приваривают колонны и фермы.
Зачем нужна сварная балка, если есть прокатный двутавр?
Прокатный сортамент фиксирован. Для нестандартных пролетов нужна балка с несимметричными полками, переменной высотой или увеличенной стенкой — такую сваривают из листа по расчету проектировщика.
Всем ли швам нужен ультразвуковой контроль?
Объем контроля задает проект. У несущих ферм и колонн просвечивают стыковые швы, у газонного ограждения достаточно визуального осмотра. УЗК применяют там, где разрушение шва ведет к аварии.
Почему порошковая краска отслаивается кусками?
Обычно потому, что пропустили дробеструйную очистку. Полимер не сцепляется с гладкой прокатной окалиной и держится только как натянутая пленка. После абразивной подготовки поверхность шероховатая, и покрытие работает как положено.
Цинкуете ли готовые конструкции?
Да. Требование одно: все замкнутые полости должны иметь дренажные технологические отверстия, иначе запертый воздух разорвет профиль в расплаве 450 °C. Отверстия закладываем на стадии деталировки.
Что такое разделка кромки?
Скос на торцах листов перед сваркой. Если два листа по 20 мм сложить встык и заварить сверху, провар получится только на несколько миллиметров, а корень останется пустым. V- или X-образная разделка позволяет шву проплавить металл на всю глубину.
Что такое катет сварного шва?
Размер стороны условного треугольника в сечении углового шва — например, К=6 мм. Чем выше расчетная нагрузка на узел, тем больший катет закладывает проектировщик.
Выполняете ли монтаж на объекте?
Мы изготавливаем комплект с маркировкой, отгрузочной ведомостью и документами и доставляем его на площадку. Монтаж выполняет строительный подрядчик — конструкции приходят готовыми к сборке.
Что дает полуавтоматическая сварка в среде газа?
Проволока подается непрерывно, а поток защитного газа вытесняет кислород из зоны сварки. Производительность на длинных швах выше, чем у штучного электрода, а шов получается плотным, без пор.
