Ничего не уходит в стружку
У лазера, пилы и газа есть ширина реза, и часть листа превращается в стружку или окалину. Нож гильотины делит металл без зазора: из листа выходит ровно та площадь, которую вы заказали.

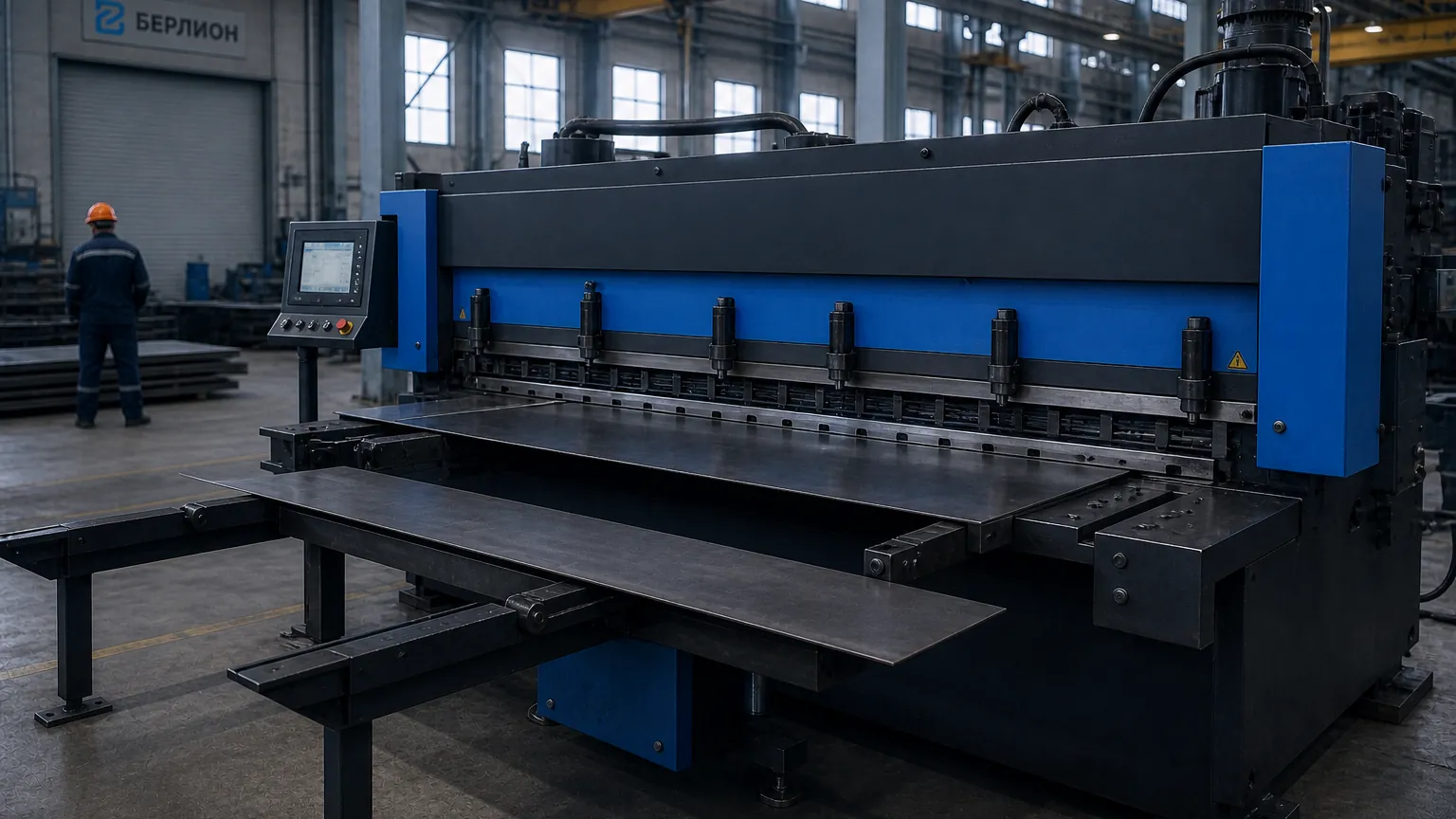

Рубка листа на гильотине
Прямолинейный раскрой листового проката холодным механическим сколом. Металл не горит и не уходит в стружку, кромка остается чистой — закладные, косынки и полоса идут в сварку без зачистки.
0мм
лист до
±0,5мм
допуск реза
0
потерь в стружку
0мин
расчет заказа
Нулевой угар металла
У ножа нет ширины реза: из полосы 1000 мм выходят ровно два куска по 500
Сотни деталей в час
Удар ножа занимает доли секунды — самый быстрый способ серийного раскроя
Холодный рез
Нет нагрева, окалины и закаленной кромки: деталь не ведет, геометрия держится
Задний упор с ЧПУ
Размер отмеряется автоматически, повторяемость держится по всей партии
Возможности
Все услуги обработки
Что рубим на гильотине
Гильотина работает только с плоским листом и только по прямой линии — зато делает это быстрее и дешевле любого другого метода.
- Сталь Ст3, 09Г2С — лист
- до 16 мм
- Нержавейка и оцинковка
- до 8 мм
- Рифленый лист
- рубим, допуск до ±2 мм
- Длина реза
- до 3000 мм
- Допуск размера
- ±0,5 мм, на длинных деталях до ±1 мм
- Типовые изделия
- закладные, косынки, полосы, штрипс
- Срок типовой партии
- от нескольких часов
- Партия
- от одного реза до серий на тысячи деталей
Технология
Почему прямоугольные детали выгоднее рубить, а не резать
Нож снимает металл механически: нет ни термического воздействия, ни потерь материала в рез.
Скорость серийного раскроя
Партия из тысячи одинаковых закладных рубится в разы быстрее, чем выжигается на плазме или лазере. Для типовых прямоугольников это самый дешевый способ раскроя.
Кромка не подкалена
Металл не нагревается, поэтому деталь не ведет, а торец остается мягким и чистым — без окалины и грата. Такие заготовки идут в сварку и на фрезеровку без подготовки.
Как заказать
От спецификации до отгрузки — пять шагов
Типовую партию закладных запускаем в день обращения.
-
01
Размеры
Присылаете список деталей, размеры и толщину листа.
-
02
Расчет за 30 минут
Считаем количество резов и карту раскроя листа.
-
03
Счет
Согласуем спецификацию и срок, выставляем счет сразу.
-
04
Рубка 1–4 часа
Серийная рубка с моторизованным упором по программе.
-
05
Отгрузка
Самовывоз со склада или доставка своим транспортом.
Нужен роспуск листа в штрипс — пришлите ширину полосы, посчитаем карту раскроя.
Технологу
Гильотина, плазма или лазер: чем кроить лист
Для прямоугольных деталей выбор почти всегда в пользу рубки, для фигурных — в пользу термического реза.
| Параметр | Гильотина | Плазма | Лазер |
|---|---|---|---|
| Форма реза | Только прямая линия | Любой контур | Любой контур |
| Толщина листа | До 16 мм | 10–50 мм | 0,5–25 мм |
| Нагрев кромки | Нет, холодный скол | ЗТВ 2–4 мм | ЗТВ 0,1–0,2 мм |
| Потери металла | Нет | Ширина реза и окалина | Ширина реза 0,1–0,2 мм |
| Скорость на серии | Сотни деталей в час | Десятки деталей в час | Десятки деталей в час |
| Типовые детали | Закладные, косынки, штрипс | Фланцы, пяты | Корпуса, панели |
Вывод технолога: прямоугольник, полоса и косынка — гильотина. Круг, овал, отверстия и сложный контур — плазма или лазер.
Заметки технолога
Механика метода и ее ограничения
Рубка — это управляемый скол металла, и у него есть предсказуемые побочные эффекты.
Длинная полоса уходит саблей
При роспуске листа в штрипс внутренние напряжения проката высвобождаются неравномерно, и узкая длинная полоса выгибается дугой или скручивается. Это физика метода: для ответственных деталей закладывайте правку или другой раскрой.
На предельных толщинах кромка матовая
До 10 мм торец получается гладким. На 12–16 мм нож прорезает половину толщины, а нижняя часть отрывается — на сколе видна шершавая структура. Прочности и свариваемости это не мешает.
Только плоский лист
Уголок, трубу и швеллер гильотиной рубить нельзя: профиль сминается, а нож можно погнуть. Фасонный и сортовой прокат режем ленточной пилой.
Фигурный контур не получится
Нож работает только по прямой от края до края листа. Круги, фланцы, скругленные косынки и отверстия — задача для плазмы или лазера.
Рядом на площадке
Все услуги
Что обычно заказывают вместе с рубкой
Из нарубленных заготовок за один заход делаем готовую деталь.
320 тонн · гиб до 3200 мм
Гибка металла
Прямоугольные развертки превращаем в уголки, швеллеры, короба и кронштейны.
Подробнее ø3–60 мм · вылет 1600 ммСверловка
Отверстия под анкерные болты в закладных пластинах и косынках.
Подробнее ГОСТ 9.307 · изделия до 13 мГорячее цинкование
Закладные и кронштейны для улицы закрываем слоем цинка до 200 мкм.
Подробнее
Заявка
Пришлите размеры — посчитаем за 30 минут
Достаточно списка деталей с размерами и толщиной листа. Технолог посчитает раскрой, цену и назовет срок — типовые партии запускаем в день обращения.
- Расчет с ценой, картой раскроя и сроком
- Лист со своего склада — без ожидания поставки
- Принимаем давальческий металл заказчика
- Серии от 100 деталей — по сниженной цене реза
Заявка на рубку металла
Пришлите размеры деталей и толщину листа — посчитаем за 30 минут
Рубка листового металла на гильотине в Санкт-Петербурге
Гильотина стоит на том же участке, где лежит листовой прокат: лист подают на станок в день обращения, и типовая партия закладных выходит за несколько часов.
Что рубим
Закладные детали и пластины под монолитное строительство, косынки и ребра жесткости, полосы и штрипс для контуров заземления, прямоугольные развертки под последующую гибку. Черную сталь Ст3 и 09Г2С берем до 16 мм, нержавейку и оцинковку — до 8 мм, длина реза до 3000 мм.

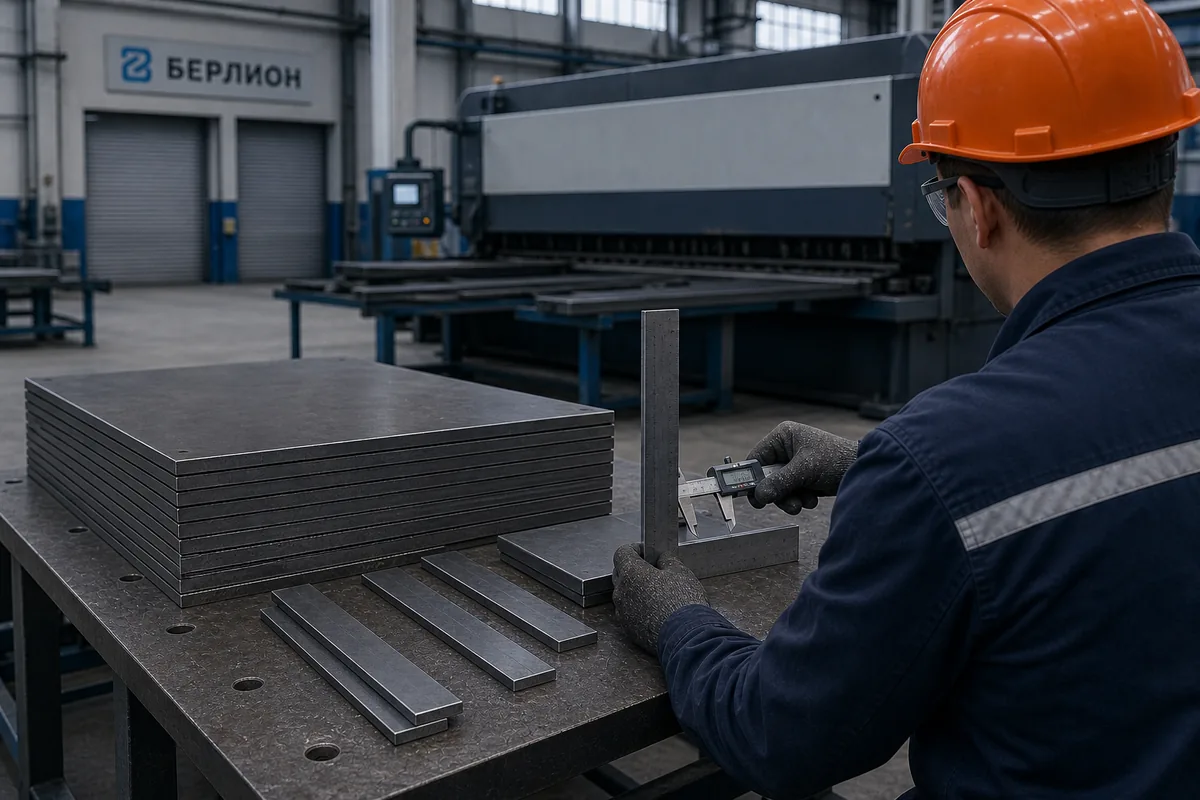

Задний упор с ЧПУ отмеряет размер автоматически, поэтому тысячная деталь в партии повторяет первую. Стандартный допуск ±0,5 мм, на длинных деталях — до ±1 мм.
Почему рубка дешевле термического раскроя
Во-первых, скорость: удар ножа занимает доли секунды, и партия из тысячи прямоугольников выходит за смену. Во-вторых, металл: у ножа нет ширины реза, поэтому в стружку и окалину не уходит ничего.
В-третьих, кромка. После плазмы торец подкален и покрыт гратом, перед сваркой его зачищают. После гильотины металл чистый и мягкий — деталь идет в сварочный цех сразу, шов ложится без пор.
Когда рубка не подходит
Фигурный контур, отверстия и скругления нож не сделает — это плазменный или лазерный раскрой. Лист толще 16 мм режем плазмой или газом: гильотине не хватит усилия, а нож при перегрузке скалывается. Трубу, уголок и швеллер режем ленточной пилой.
Можно ли вырубить круг или фигурную деталь?
Почему не рубите лист толще 16 мм?
У станка есть предел усилия. На большей толщине нож застревает в металле, что грозит поломкой гидравлики и сколом лезвия. Толстый лист режем плазмой или газом.
Чем рубка выгоднее плазменной резки закладных?
Скоростью, ценой и качеством кромки. Плазма выжигает металл дугой, оставляя грат и подкаленный край, а деталь может слегка повести от нагрева. Рубка — холодный скол: детали ровные, без наплывов, и на серии обходятся заметно дешевле.
Что такое штрипс?
Узкая длинная полоса, которую получают роспуском листа. Например, лист 1500 × 3000 мм режут на полосы шириной 40–100 мм — их используют для контуров заземления, стяжек и обвязки.
Почему длинная полоса выгибается?
В прокатном листе есть внутренние напряжения. Когда от него отрубают узкую полосу, напряжения высвобождаются неравномерно и полосу ведет дугой или пропеллером. Это предел метода механического скола, обойти его нельзя.
Можно ли рубить уголок или профильную трубу?
Нет, гильотина рассчитана только на плоский лист. Объемный профиль в зоне реза сминается и может погнуть нож. Для трубы, уголка и швеллера используем ленточную пилу.
Какой допуск при рубке?
Задний упор с ЧПУ отмеряет размер с точностью до десятых долей миллиметра, стандартный допуск — ±0,5 мм. На крупных деталях, где тяжелый лист позиционируется вручную, погрешность может доходить до ±1 мм.
Остается ли заусенец на кромке?
Зависит от зазора между ножами, который выставляет оператор. При правильном зазоре кромка гладкая, но со стороны скола может ощущаться мелкий задир. Сварке он не мешает.
Рубите ли рифленый лист?
Да. Из-за рифления лист хуже прижимается гидравлическими прижимами, поэтому допуск на таких деталях увеличивается примерно до ±2 мм.
Нужно ли зачищать детали перед сваркой?
Нет. После ножа кромка чистая: нет окалины, грата и перекала. Закладные и косынки можно сразу отдавать на сварку — дуга ложится ровно, шов идет без пор.
