Партия выходит одинаковой
Станок измеряет износ режущей пластины щупом и корректирует программу на ходу. Первая и тысячная деталь совпадают по размеру, тогда как у ручного токаря к концу смены размер уходит в десятые доли.

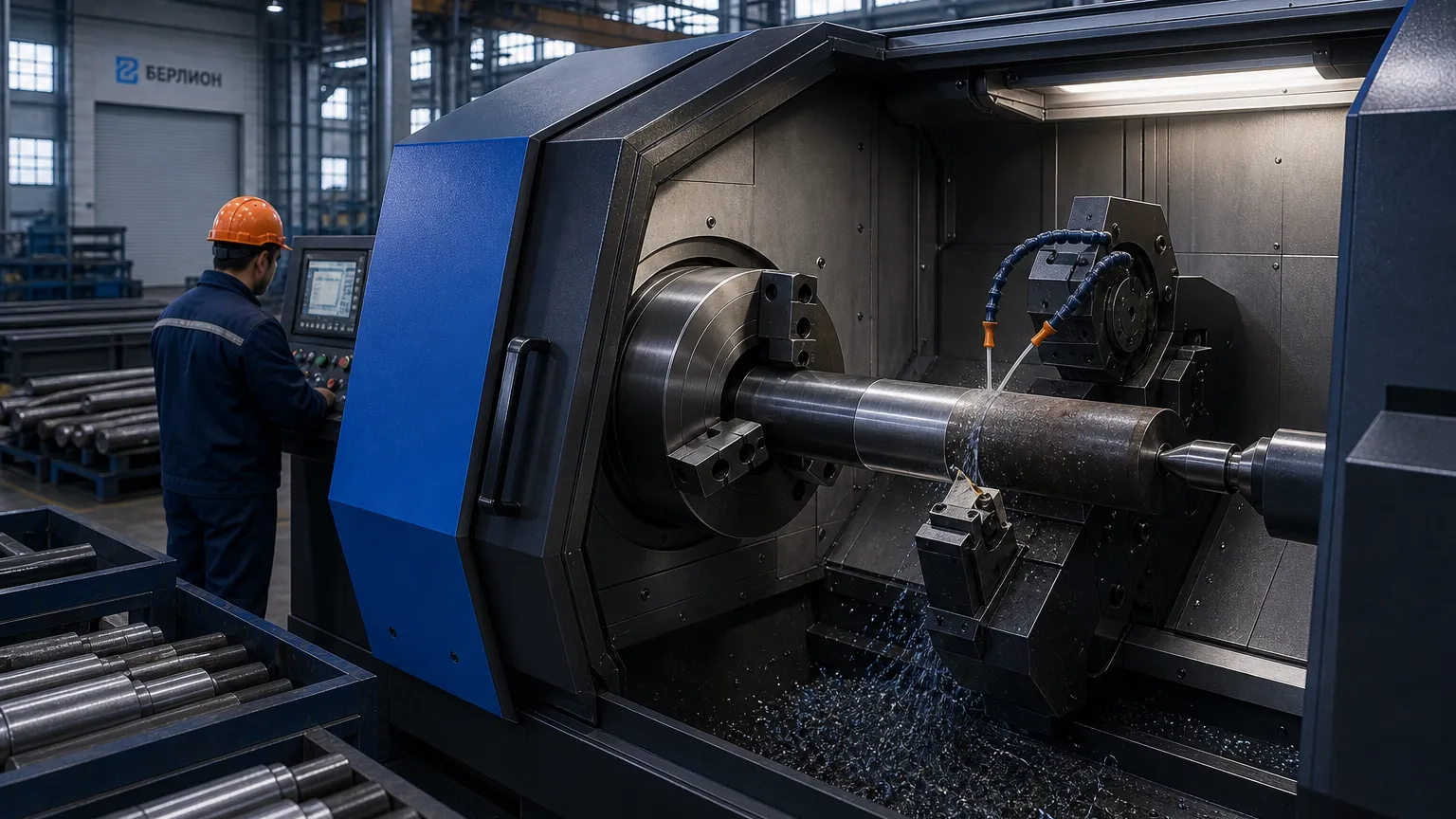

Токарная обработка на ЧПУ
Тела вращения по чертежу или образцу: валы, оси, втулки, фланцы, штуцеры, шкивы и переходники. Держим допуски H7–H9 и одинаковый размер по всей партии — от первой детали до десятитысячной.
H7–H9
рабочие допуски
0шт
выгодная серия от
Ra 0,8
шероховатость до
0дня
наладка новой детали
Повторяемость партии
Станок сам компенсирует износ пластины — размер держится по всей серии
Барфидер и автоподача
Пруток подается автоматически: сотни втулок за смену без участия оператора
Приводной инструмент
Сверловка и фрезеровка за одну установку — деталь не снимается с патрона
Изготовление по образцу
Замерим сломанную деталь, начертим и выточим новую из подходящей марки
Возможности
Все услуги обработки
Что точим и из чего
Работаем по чертежу, 3D-модели или образцу. Заготовку режем на своей пиле из проката со склада.
- Изделия
- валы, оси, втулки, фланцы, штуцеры, шкивы
- Стали конструкционные
- Ст3, ст20, ст45, 40Х
- Нержавеющие стали
- 12Х18Н10Т, AISI 304, AISI 316
- Цветные сплавы
- бронза, латунь, дюраль Д16Т
- Допуски
- H7–H9, чистовой проход до Ra 0,8
- Резьбы
- метрическая, трубная, трапецеидальная, левая
- Операции
- обточка, торцовка, растачивание, канавки, накатка
- Серия
- выгодна от 50 шт, единичные — по согласованию
Технология
Что дает ЧПУ по сравнению с универсальным станком
Ручной станок хорош для единичного ремонта. На серии решают повторяемость и скорость.
Сложный профиль без ограничений
Сервоприводы ведут резец сразу по двум координатам, поэтому радиусы, конусы, сферы и криволинейные переходы получаются точно по модели — вручную такую траекторию не выдержать.
Серия идет быстрее
Револьверная голова меняет инструмент за доли секунды, барфидер подает пруток без оператора. Сотни втулок или шпилек выходят за смену при стабильном размере.
Как заказать
От чертежа до партии — пять шагов
Новую деталь запускаем через пробный образец: сначала подтверждаем размеры, потом гоним серию.
-
01
Чертеж или образец
Принимаем чертеж, 3D-модель, STEP или деталь на замер.
-
02
Программа и наладка
Пишем управляющую программу, подбираем и привязываем инструмент.
-
03
Пробная деталь

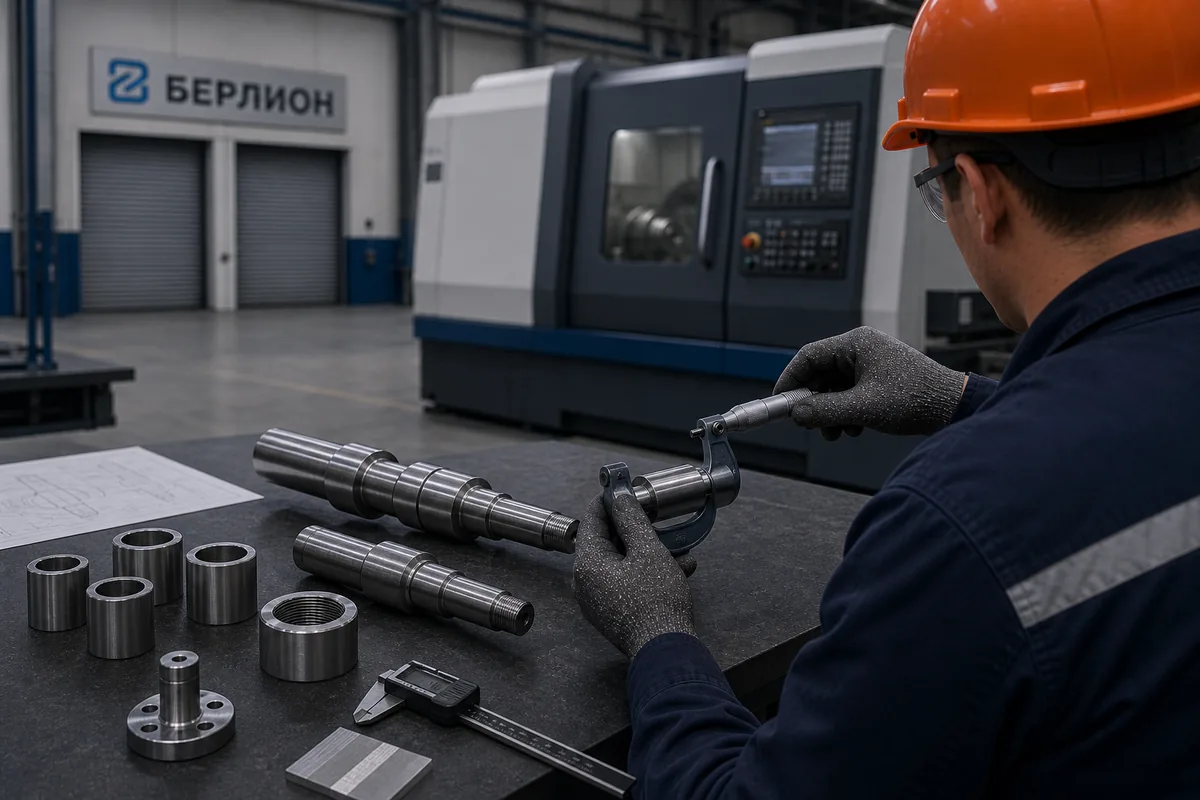

Замеряем микрометром и калибрами, подтверждаем допуски.
-
04
Серийный выпуск
Автоматическая подача прутка, контроль размера по партии.
-
05
Контроль и отгрузка
Протокол замеров, упаковка, самовывоз или доставка.
Есть только сломанная деталь — привезите, замерим и восстановим чертеж.
Технологу
Какие операции выполняем и что из них получается
Токарный центр закрывает и черновую заготовку, и чистовые посадочные поверхности.
| Операция | Что делает | Типовые детали |
|---|---|---|
| Продольная обточка | Снимает наружный слой, выводит цилиндр в размер | Валы, оси, шпильки, поршни |
| Подрезка торца | Формирует плоскость строго под 90° к оси | Фланцы, диски, крышки, планшайбы |
| Растачивание | Калибрует внутреннее отверстие под посадку | Втулки, муфты, обоймы под подшипник |
| Нарезание резьбы резцом | Формирует любой шаг и профиль, включая левый | Стяжки, ходовые винты, сгоны, БРС |
| Канавки и проточки | Внутренние и наружные пазы, в том числе под кольцо | Штуцеры с уплотнением, стопорные канавки |
Вывод технолога: если в детали есть и точение, и отверстия или лыски, все делаем за одну установку — приводным инструментом, без переустановки в другой станок.
Заметки технолога
Что влияет на цену и результат
Четыре фактора, которые стоит учесть до того, как деталь уйдет в производство.
Наладка распределяется на партию
Написание программы, подбор и привязка инструмента занимают часы. В серии эта стоимость делится на все детали, в единичном заказе ложится на одну — поэтому от 50 штук цена детали резко ниже.
Допуск задает стоимость
Запись 20H7 означает диапазон 20,000–20,021 мм. Такой размер требует чистовых проходов, замеров и контроля инструмента. Если по функции хватает H12, лучше указать его в чертеже — деталь выйдет дешевле.
Дно канавки всегда с радиусом
Режущая пластина имеет скругление вершины 0,2–0,4 мм для прочности, и профиль канавки повторяет его. Острый угол в дне проточки получить нельзя — это учитывают при проектировании уплотнений.
Давальческий пруток нужен с сертификатом
Без марки стали технолог не знает, чем режется заготовка. Если под видом ст45 приедет закаленная инструментальная сталь, пластины выкрашиваются в первые секунды. Металл принимаем с паспортом плавки.
Рядом на площадке
Все услуги
Что обычно заказывают вместе с токаркой
Заготовку режем и обрабатываем на одной площадке, деталь не ездит между цехами.
круг до ø400 мм · рез с СОЖ
Ленточнопильная резка
Холодный рез круга и шестигранника на заготовки — торец не подкален.
Подробнее ø3–60 мм · вылет 1600 ммСверловка
Крепежные отверстия по периметру фланца и резьба под шпильки.
Подробнее ГОСТ 9.307 · изделия до 13 мГорячее цинкование
Антикоррозионная защита стальных деталей и сборных узлов.
Подробнее
Заявка
Пришлите чертеж — рассчитаем партию
Принимаем чертежи, 3D-модели, STEP и образцы деталей. Технолог оценит стоимость наладки и штуки, назовет срок и предложит марку стали.
- Расчет с ценой детали, наладки и сроком
- Заготовки режем сами из проката со склада
- Изготовление по образцу с восстановлением чертежа
- Протокол замеров на партию по запросу
Заявка на токарную обработку
Приложите чертеж или 3D-модель — технолог рассчитает партию и срок
Токарная обработка металла на ЧПУ в Санкт-Петербурге
Токарный участок работает в связке со складом и пилой: круг или шестигранник режут на заготовки и сразу подают на станок. Серию от 50 штук ведем с автоматической подачей прутка.
Что изготавливаем
Валы и оси, втулки и обоймы под подшипник, фланцы и планшайбы, штуцеры и переходники для гидравлики, шкивы, стяжки, ходовые винты и крепеж нестандартного размера. Работаем по чертежу, 3D-модели или образцу.
Материалы — конструкционные стали Ст3, ст20, ст45 и 40Х, нержавейка 12Х18Н10Т, AISI 304 и 316, а также бронза, латунь и дюраль Д16Т.
Точность и резьбы
Рабочие допуски — H7–H9, чистовой проход выводит поверхность до Ra 0,8–1,6: такой вал готов под посадку подшипника. Если нужна поверхность точнее, добавляем финишные операции — это оговаривается отдельно.
Резьбу нарезаем резцом, а не плашкой, поэтому профиль и шаг не ограничены стандартным инструментом: метрическая, трубная, дюймовая, левая, трапецеидальная под винты домкратов и прессов.
Восстановление детали по образцу
Привезите сломанный узел: технолог снимет размеры микрометром и резьбомером, восстановит чертеж и напишет программу. Копию можно сделать из более прочной марки стали, чем оригинал.
Заготовки под точение режем на ленточной пиле — холодный рез не подкаливает торец и не портит резцы. Отверстия по периметру фланца добираем на сверловке, а защиту от коррозии дает цинкование.
Выгодно ли заказать одну-две детали?
Обычно нет. Программа, подбор и привязка инструмента занимают несколько часов, и в единичном заказе эта стоимость ложится на одну деталь. Мы специализируемся на партиях от 50 штук, но единичные заказы берем — цену называем сразу.
Что означает допуск H7 в чертеже?
Запись 20H7 означает, что диаметр должен лежать в диапазоне 20,000–20,021 мм. Любой размер внутри этого коридора считается годным. Чем уже допуск, тем больше чистовых проходов и замеров — и тем дороже деталь.
Какие резьбы вы нарезаете?
Резьба нарезается резцом с синхронизацией шпинделя и подачи, поэтому шаг и профиль не ограничены набором плашек: метрическая, трубная, дюймовая, левая, трапецеидальная под ходовые винты домкратов и прессов.
Что такое шероховатость Ra?
Среднее отклонение микропрофиля поверхности. Чем меньше значение, тем поверхность глаже: Ra 0,8 — почти зеркало, Ra 6,3 — видимые следы резца. Под посадку подшипника обычно требуется Ra 0,8–1,6.
Можете изготовить деталь по образцу?
Да. Технолог замеряет образец микрометром и резьбомером, восстанавливает чертеж и пишет программу. По желанию заказчика копию делаем из более прочной марки стали.
Что такое люнет и когда он нужен?
Опора с роликами, которая подпирает длинную тонкую деталь по центру. Без нее вал под давлением резца прогибается, как удочка, и размер по длине уходит. Длинные валы точим только с люнетом.
Из каких материалов точите?
Конструкционные стали Ст3, ст20, ст45, легированная 40Х, нержавейка 12Х18Н10Т, AISI 304 и пищевая AISI 316, а также бронза, латунь и дюраль Д16Т.
Чем токарно-фрезерный центр отличается от обычного токарного?
У него есть приводной инструмент: станок останавливает деталь и сам вращает сверло или фрезу. Отверстия, лыски и пазы делаются за одну установку, без переноса детали на другой станок — точность выше, а срок короче.
Почему давальческий металл вызывает вопросы?
Без сертификата неизвестен состав заготовки. Если вместо ст20 приедет закаленная инструментальная сталь, пластины выкрошатся в первые секунды. Поэтому металл заказчика принимаем с паспортом плавки.
Почему в дне канавки всегда есть скругление?
У режущей пластины вершина скруглена радиусом 0,2–0,4 мм — иначе носик выламывается в металле. Профиль канавки повторяет этот радиус, поэтому абсолютно острый угол в дне проточки получить нельзя.
