Дешевле станко-час
Врез луча в толстый лист идет долго и дорого, плазма прошивает его мгновенно. На фланцах, пятах и косынках разница в цене реза заметна уже на десятке деталей.

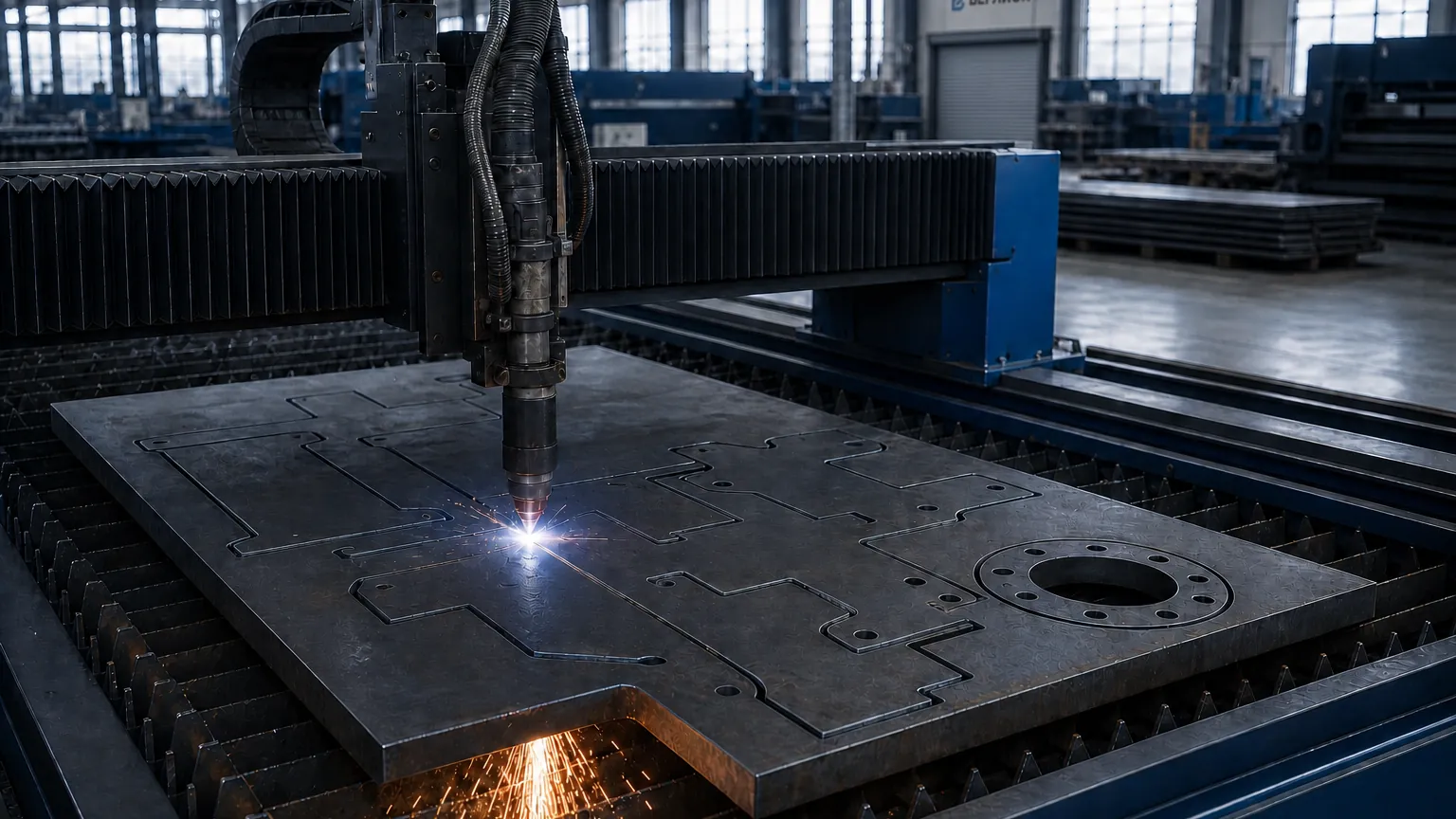

Плазменная резка с ЧПУ
Портальный раскрой толстого листа: пробивка до 50 мм, рез с края с кислородным резаком — до 100 мм. На средних толщинах плазма быстрее и дешевле лазера, а кромку под сварку станок готовит сразу.
0мм
пробивка стали
±0,3мм
допуск контура
6000×2000
стол раскроя, мм
0ч
расчет по DXF
Скорость на 10–40 мм
Прожиг толстого листа идет за доли секунды, рез в разы быстрее лазерного
Дуга 20 000 °C
Режет по окалине, ржавчине и грунту — пескоструй перед раскроем не нужен
Фаска под сварку на станке
Наклонная головка снимает V- и Y-образную кромку в одном проходе
Любой токопроводящий металл
Черная сталь, нержавейка, алюминий, медь и латунь
Возможности
Все услуги обработки
Что режем плазмой
Диапазон дан по пробивке с центра листа. Если деталь позволяет зайти с края, кислородный резак добирает толщину вдвое.
- Сталь Ст3, 09Г2С — пробивка
- до 50 мм
- Сталь — заход резаком с края
- до 100 мм
- Нержавейка AISI 304, 430
- до 30 мм
- Алюминий АМг, АМц
- до 20 мм
- Стол раскроя
- 6000 × 2000 мм
- Допуск контура
- ±0,3 мм, конусность кромки 3–5°
- Минимальное отверстие
- 1,5–2 толщины листа
- Фаска под сварку
- V- и Y-образная, прямо на станке
Технология
Где плазма выигрывает у лазера и газа
Метод берет скоростью и всеядностью: там, где нужен объем средних толщин, он дешевле любого другого реза с ЧПУ.
Не требует подготовки листа
Лазер чувствителен к окалине, маслу и ржавчине — луч отражается. Плазменная дуга испаряет загрязнения вместе с металлом, поэтому лежалый лист режем как есть.
Готовит деталь к сварке
Наклонная головка задает угол скоса прямо в программе раскроя. Слесарю не нужно снимать фаску кромкорезом — шов проваривается на всю глубину сразу.
Как заказать
От чертежа до отгрузки — пять шагов
Заказ ведет один технолог: считает, запускает в работу и отвечает за срок.
-
01
Чертеж
Присылаете DXF или DWG, при необходимости — PDF или эскиз.
-
02
Расчет за 2 часа
Считаем длину контура, врезы, фаски и раскладку на листе.
-
03
Счет
Согласуем спецификацию и срок, выставляем счет в день обращения.
-
04
Резка 1–3 дня
Металл берем со склада, программа уходит на портал с ЧПУ.
-
05
Отгрузка
Самовывоз со склада или доставка своим транспортом.
Крупные партии считаем по графику — пришлите спецификацию, назовем срок.
Технологу
Плазма, лазер или газ: чем резать конкретную деталь
Метод подбираем по толщине, требуемому допуску и тому, что с деталью будет дальше.
| Параметр | Плазма | Лазер | Газ |
|---|---|---|---|
| Рабочая толщина | 10–50 мм, с края до 100 | 0,5–25 мм | 20–300 мм |
| Допуск | ±0,3 мм | ±0,05 мм | ±2 мм и грубее |
| Кромка | Конусность 3–5°, хрупкий грат | Чистая, без окалины | Окалина, широкая ЗТВ |
| Материалы | Любой токопроводящий | Сталь, нержавейка, алюминий | Только черная сталь |
| Скорость реза | Очень высокая | Высокая на тонком листе | Низкая |
| Типовые детали | Фланцы, пяты, косынки | Корпуса, панели, шайбы | Слябы, плиты, демонтаж |
Вывод технолога: на толщинах 6–40 мм плазма закрывает большинство задач. Нужен допуск и торец под резьбу — лазер; плита толще 50 мм — газ.
Заметки технолога
Что учесть при заказе плазменного раскроя
Плазма — термический метод, и кромка после нее ведет себя иначе, чем после пилы или гильотины.
Припуск 3–5 мм на мехобработку
Кромка после плазмы подкалена на глубину 1–2 мм. Если деталь пойдет на фрезеровку или токарку, закладывайте припуск: фреза должна входить в мягкий металл, иначе садится инструмент.
Резьбу метчиком сразу нарезать нельзя
В отверстии остается закаленный слой — метчик ломается на первых витках. Отверстия под ответственный крепеж делаем механически на сверловке либо режем контур плазмой, а отверстия сверлим отдельно.
Отверстие — от 1,5 толщины листа
В листе 20 мм отверстие меньше 30 мм дуга просто заваривает: расплаву некуда уходить. Мелкие точные отверстия выносим на сверловку или лазер.
Грат снизу — норма, он сбивается
Технолог подбирает ток и скорость так, чтобы наплыв на нижней кромке оставался хрупким: он снимается ударом зубила или одним проходом круга. Полностью убрать грат на толстом листе физически нельзя.
Рядом на площадке
Все услуги
Что обычно заказывают вместе с раскроем
Все переделы идут на одной площадке рядом со складом металла.
±0,05 мм · лист до 25 мм
Лазерная резка
Точные детали и отверстия под резьбу, где допуска плазмы уже не хватает.
Подробнее ø3–60 мм · вылет 1600 ммСверловка
Отверстия под анкер и крепеж в вырезанных фланцах и закладных деталях.
Подробнее по КМД · сварка НАКСМеталлоконструкции
Соберем и сварим узел из нарезанных деталей, швы проверим ультразвуком.
Подробнее
Заявка
Пришлите чертеж — посчитаем за 2 часа
Принимаем DXF и DWG в масштабе 1:1, а также PDF и эскиз от руки. Технолог оценит стоимость, проверит раскрой и назовет срок.
- Расчет с ценой, раскладкой на листе и сроком
- Лист со своего склада — от 3 до 50 мм в наличии
- Принимаем давальческий металл заказчика
- Снимаем фаску под сварку в том же проходе
Заявка на плазменную резку
Приложите DXF или DWG — технолог рассчитает стоимость и срок
Плазменная резка металла в Санкт-Петербурге
Портальный станок стоит рядом со складом листового проката, поэтому металл не ездит между площадками: лист выкатывают на стол в день запуска заказа. Берем и одну деталь, и партии на тонны.
Толщины и материалы
Углеродистую сталь Ст3 и 09Г2С пробиваем с центра листа до 50 мм. Если контур позволяет зайти с края, подключаем кислородный резак и режем до 100 мм. Нержавеющую сталь берем до 30 мм, алюминиевые сплавы — до 20 мм: газовым резаком эти материалы не режутся вообще, здесь плазма незаменима.
Стол раскроя — 6000 × 2000 мм, то есть лист 6 метров кроим целиком, без стыковки программ.

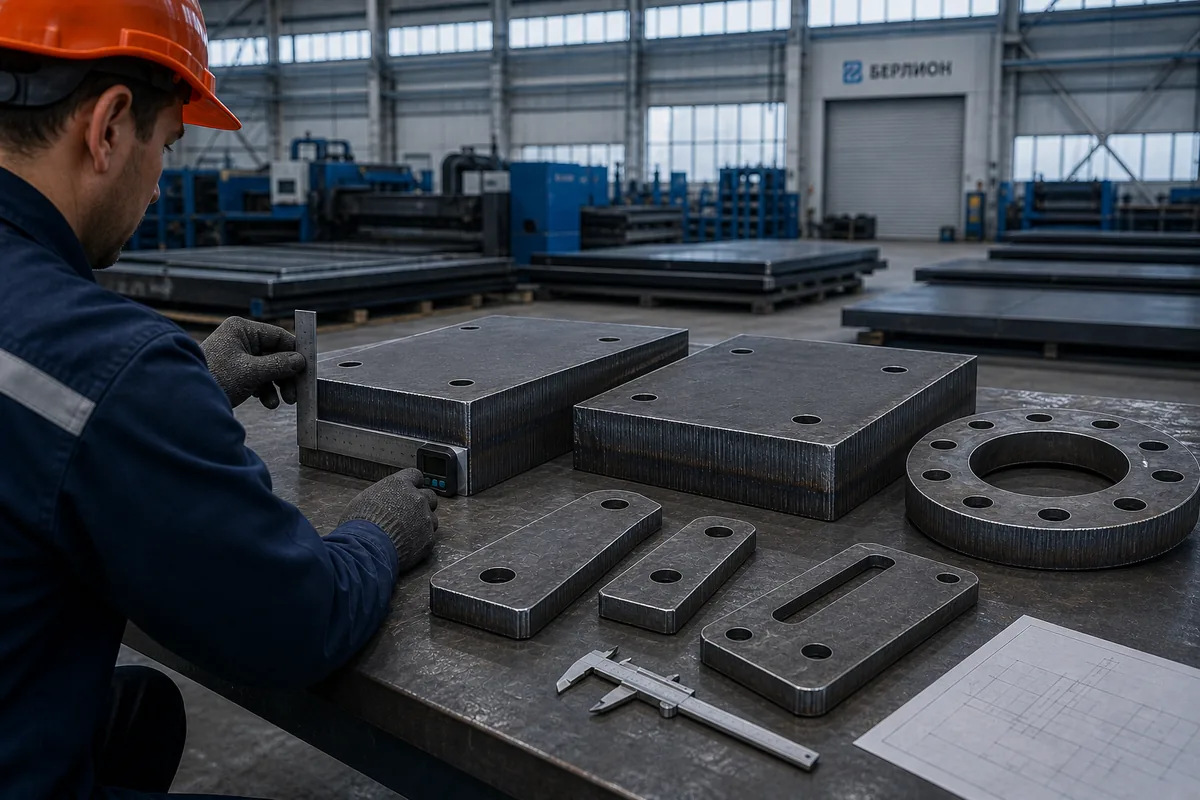

Что получается на выходе
Типовые заказы — фундаментные пяты, фланцы, косынки, ребра жесткости, кольца и опорные плиты. Допуск контура ±0,3 мм, кромка имеет конусность 3–5°: для строительных деталей это в пределах нормы, для посадочных мест под подшипник — уже нет.
По конструкторской документации снимаем V- и Y-образную фаску прямо на станке, и деталь уходит в сварочный участок без слесарной подготовки кромки.
Какую толщину пробиваете плазмой?
С центра листа углеродистую сталь режем до 50 мм. Если деталь позволяет завести резак с края, портал с дополнительным кислородным резаком берет до 100 мм. Нержавейку режем до 30 мм, алюминий — до 20 мм.
Останется ли грат на нижней кромке?
Небольшой наплыв на выходе дуги — естественное явление для термического реза. Технолог подбирает ток и скорость так, чтобы грат был хрупким: он сбивается зубилом или снимается одним проходом абразивного круга.
Можно ли нарезать резьбу сразу после плазмы?
Нет. Кромка мгновенно нагревается и остывает, образуя закаленный слой глубиной 1–2 мм. Метчик или фреза в нем ломаются. Резьбовые отверстия делаем механически на сверловке.
Какой припуск закладывать на чистовую обработку?
3–5 мм на контур. Этого достаточно, чтобы фреза или резец полностью срезали зону термического влияния и работали по мягкому металлу.
Снимаете ли фаску под сварку?
Да. Наклонная головка станка режет кромку под углом, мы готовим V- и Y-образные фаски по вашей документации. Это экономит слесарям часы работы кромкорезом и болгаркой.
Какая точность и конусность у плазменного реза?
Точность позиционирования портала ±0,3 мм. Струя расширяется книзу, поэтому кромка имеет наклон 3–5°: чем тоньше металл, тем конусность меньше. Для строительных деталей это допустимо, для посадочных мест — нет.
Режете ли нержавейку и алюминий?
Да, плазма берет любой токопроводящий металл, включая нержавеющие стали AISI 304 и 430, алюминий, медь и латунь. Газовым резаком эти материалы разрезать невозможно — оксиды перекрывают доступ кислорода.
Нужно ли очищать лист от ржавчины и краски?
Нет. Температура дуги около 20 000 °C, она испаряет окалину, масло и грунт вместе с металлом. Пескоструйная подготовка перед раскроем не требуется.
Что дешевле — лазер или плазма?
На толщинах свыше 16–20 мм дешевле плазма: скорость реза выше, а станко-час стоит меньше. Если микронный допуск и чистая кромка не нужны, плазменный раскрой заметно снижает бюджет заказа.
Принимаете ли давальческий металл?
Да, режем лист заказчика. Нужен сертификат или паспорт плавки — без него мы не отвечаем за поведение стали при термическом резе. Прием по накладной с фиксацией веса.
