Держит вибрацию и динамику
У гнутой скобы нет околошовной зоны, валика и микропор от дуги. При переменных нагрузках она работает заметно дольше такой же скобы, сваренной из трех пластин.
Гибка металла на ЧПУ

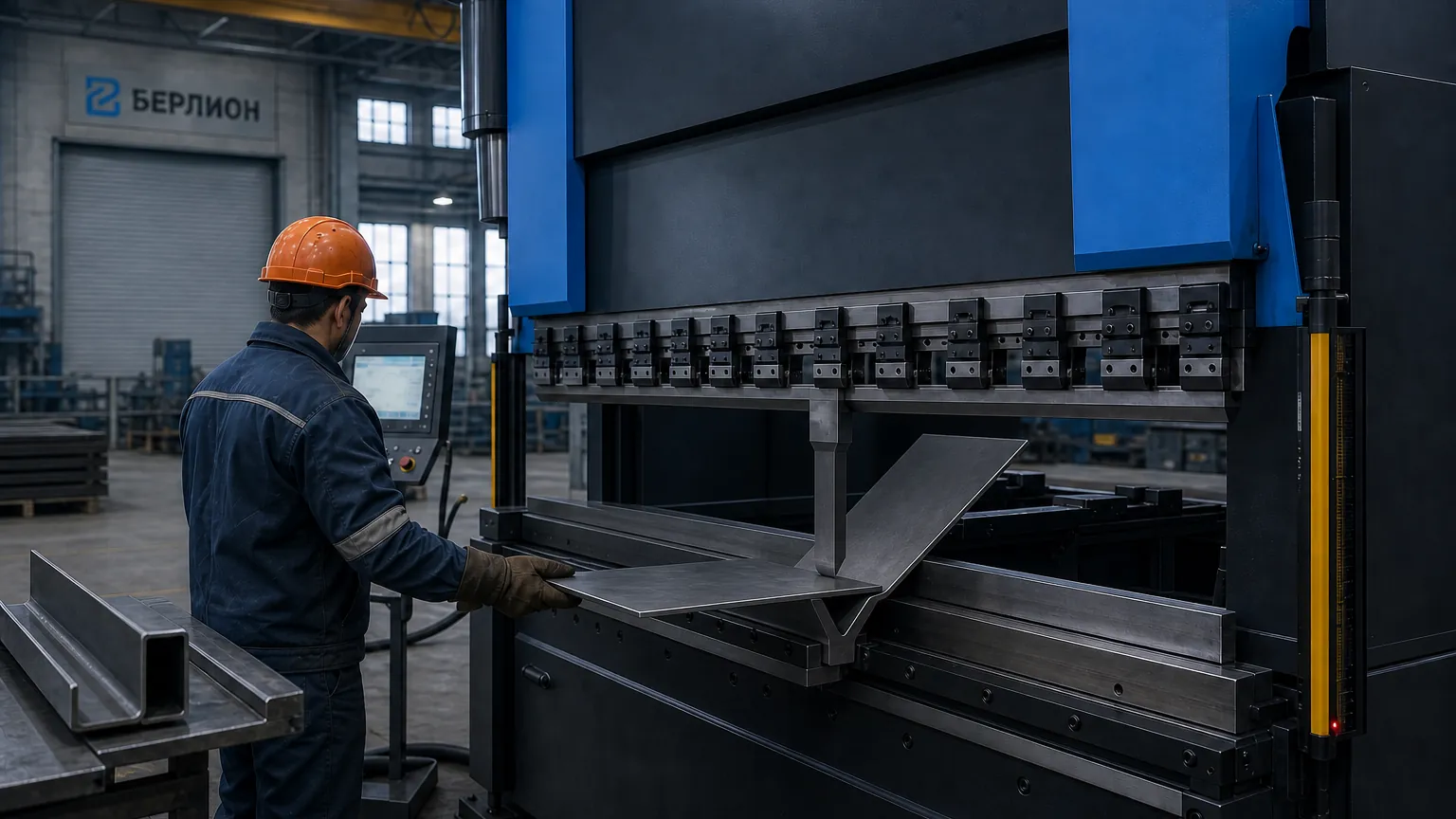

Превращаем плоскую развертку в объемный профиль на листогибочных прессах с числовым контролем угла. Нестандартные швеллеры, уголки, Z-профили, короба и кронштейны выходят монолитом — без сварных швов и зачистки.
0т
усилие пресса
0мм
длина гиба до
±0,5°
повторяемость угла
0день
простая партия
Компенсация пружинения
Станок знает поведение марки стали и додавливает угол до нужного
Деталь без сварных швов
Нет околошовной зоны и пор — узел лучше держит вибрацию и не ржавеет по шву
Сегментный инструмент
Короба и лотки с бортами гнем наборными пуансонами с окнами
Развертку считаем сами
Поправку на K-фактор вносит технолог под конкретный инструмент
Возможности
Все услуги обработки
Что гнем на прессах
Предельная толщина зависит от длины гиба: усилие пресса распределяется на погонный метр.
- Сталь Ст3, 09Г2С — по всей длине
- до 4 мм
- Сталь — на коротком участке
- до 10–12 мм
- Нержавейка и оцинковка
- до 4 мм, с защитой поверхности
- Алюминий АМг, АМц
- до 5 мм
- Длина гиба
- до 3200 мм
- Минимальная полка
- 8–10 мм на тонком листе
- Минимальный радиус
- равен толщине листа
- Профили
- уголок, швеллер, Z, омега, короб, ступень
Технология
Что дает гибка по сравнению со сваркой из пластин
Гнутая деталь остается цельным куском металла, сварная — набором пластин, соединенных швом.
Дешевле на серии
Сварка — ручной труд: нарезать, выставить в кондуктор, прихватить, проварить, сбить шлак и зачистить шов. Пресс формирует угол за секунды, и на партии в сотни кронштейнов разница в стоимости кратная.
Готово под покраску
Внешний радиус гиба ровный: нет чешуек наплавленного металла и брызг от электродов, которые потом отслаиваются вместе с краской. Деталь сразу идет в порошковую камеру.
Как заказать
От развертки до отгрузки — пять шагов
Простые профили запускаем в работу в день обращения.
-
01
Чертеж
Присылаете развертку в DXF, углы и последовательность гибов.
-
02
Расчет развертки
Технолог вносит поправку на K-фактор под инструмент.
-
03
Раскрой заготовки
Режем лист на лазере или рубим на гильотине.
-
04
Гибка на прессе

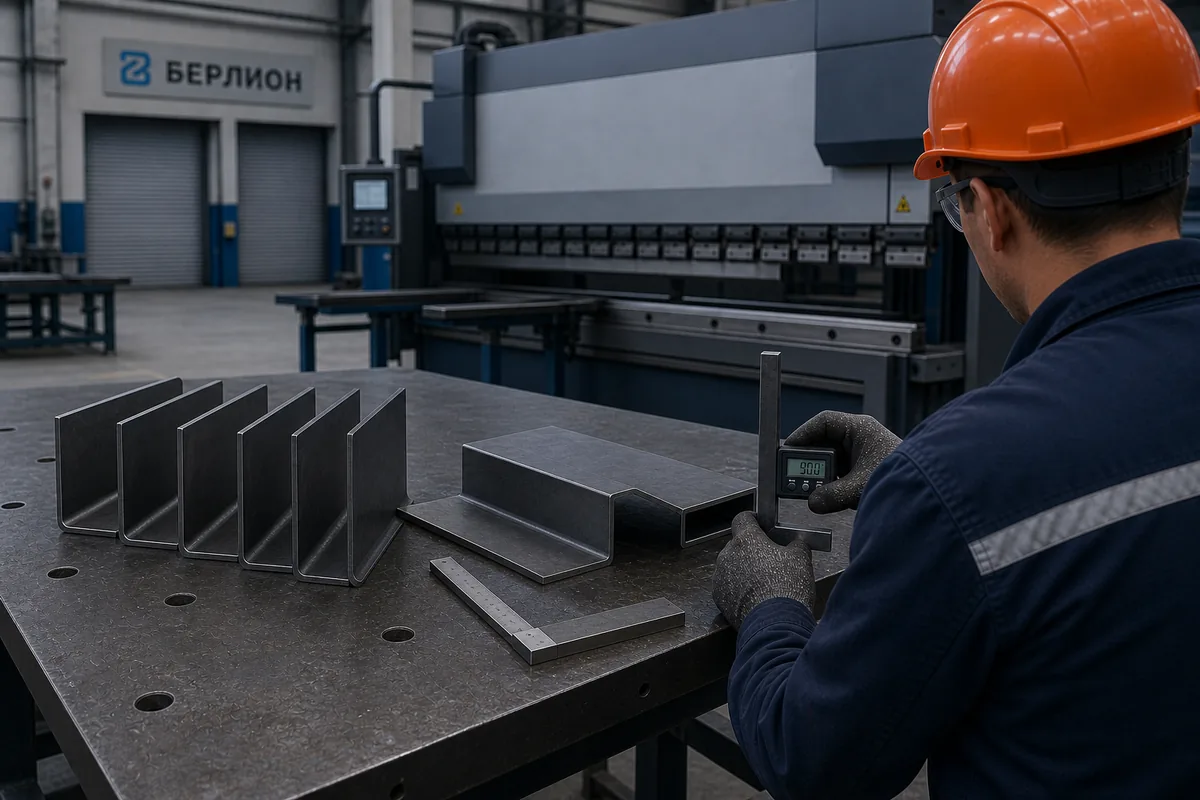

Программа с компенсацией пружинения, контроль угла по партии.
-
05
Отгрузка
Проверка углов, самовывоз или доставка своим транспортом.
Есть только эскиз объемной детали — пришлите, развертку посчитаем сами.
Технологу
Гнуть или варить: как выбрать под задачу
Гибка выигрывает почти всегда, кроме случаев, когда пуансону физически некуда зайти.
| Параметр | Гибка на прессе | Сварка из пластин |
|---|---|---|
| Прочность узла | Монолит, слабых зон нет | Зависит от шва: поры, непровары |
| Коррозия | Нет концентраторов ржавчины | Шов выгорает и ржавеет первым |
| Партия 500 деталей | Смена работы оператора | Несколько смен бригады с зачисткой |
| Внешний вид | Гладкий радиус под покраску | Валик и брызги, нужна зачистка |
| Стоимость | Ниже на любой серии | Выше: ручной труд и расходники |
| Ограничения | Замкнутые сечения, куда не зайдет пуансон | Фермы, стыки встык, тавровые узлы |
Вывод технолога: кронштейны, короба, профили и обечайки — гибка. Фермы, длинные балки и тавровые соединения — сварка.
Заметки технолога
Что учесть в чертеже гнутой детали
Четыре ограничения механики, которые чаще всего портят чертеж развертки.
Развертка короче суммы полок
На радиусе внутренние волокна сжимаются, наружные растягиваются, и длина заготовки меняется. У короба 100 × 100 × 100 мм развертка не равна 300 мм — поправку на смещение нейтральной линии считает технолог по K-фактору.
Пружинение отыгрывает 1–2°
После подъема пуансона металл частично возвращает форму. Чтобы получить 90°, сталь додавливают до 88–88,5°. Станок берет поправку из базы материалов, но на давальческом металле неизвестной марки нужен пробный гиб.
Полку меньше 8–10 мм не согнуть
Лист должен опираться на оба плеча V-образного ручья матрицы. Если полка короче половины раскрытия ручья, заготовка проваливается и гиб не получается. Минимум считаем как 0,7 ширины ручья.
Радиус не может быть острым
Правило R = S: внутренний радиус гиба не меньше толщины листа. При попытке согнуть «в ноль» наружные волокна рвутся по линии гиба, особенно на толстом и низкопластичном металле.
Рядом на площадке
Все услуги
Что обычно заказывают вместе с гибкой
Заготовку кроим, гнем и защищаем на одной площадке — деталь никуда не едет.
±0,05 мм · лист до 25 мм
Лазерная резка
Развертки с отверстиями и вырезами, кромка сразу под гибку без зачистки.
Подробнее ø3–60 мм · вылет 1600 ммСверловка
Отверстия и резьба в готовом гнутом кронштейне под ответственный крепеж.
Подробнее ГОСТ 9.307 · изделия до 13 мГорячее цинкование
Гнутые профили и короба для улицы закрываем слоем цинка до 200 мкм.
Подробнее
Заявка
Пришлите развертку — посчитаем стоимость гибки
Принимаем DXF, PDF и эскиз с размерами и углами. Если есть только объемная деталь, развертку посчитает технолог.
- Расчет с ценой за гиб, разверткой и сроком
- Лист со своего склада или ваш давальческий металл
- Серии от 100 деталей — по сниженной цене
- Гнем и режем на одной площадке, без перевозок
Заявка на гибку металла
Приложите развертку и углы гиба — технолог посчитает стоимость и срок
Гибка листового металла на ЧПУ в Санкт-Петербурге
Гибочный участок стоит рядом с лазером и гильотиной: развертку кроят и гнут в одном пролете, поэтому простая партия профилей выходит за день.
Какие профили делаем
Нестандартные уголки и швеллеры, которых нет в сортаменте, Z-образные переходники для фасадных систем, омега-профили для заборов, короба и корпуса электрощитов, лотки, кронштейны, ступени лестниц с насечкой и обечайки.
Длина гиба — до 3200 мм. Толщина зависит от длины: усилие пресса распределяется на погонный метр, поэтому лист 4 мм гнем по всей длине, а короткую заготовку — до 10–12 мм.
Почему гибка точнее сварки
Гнутая деталь остается монолитом: нет околошовной зоны, пор и брызг. Она лучше держит вибрационные нагрузки и не ржавеет по шву, а внешний радиус получается гладким и сразу готов под порошковую покраску.
На нержавейке и оцинковке между листом и матрицей укладываем защитную полиуретановую пленку — лицевая сторона остается без потертостей от скольжения по ручью.
Что нужно от заказчика
Плоская развертка в DXF, углы и последовательность гибов. Поправку на K-фактор вносим сами: она зависит от инструмента и марки стали, поэтому чертеж «по сумме полок» мы все равно пересчитываем.
Заготовку можем выкроить сами — лазером, если в детали есть отверстия и вырезы, или рубкой на гильотине, если это простой прямоугольник. Готовый профиль отправим на цинкование или в сборку металлоконструкций.
Что такое развертка детали?
Плоский контур, из которого получается объемная деталь. Представьте коробку, разрезанную по швам и разложенную на столе, — это и есть развертка. Сначала мы вырезаем ее на лазере или рубим на гильотине, потом гнем на прессе.
Какую деталь вы можете согнуть по длине?
Длина гиба ограничена рабочей зоной пресса — до 3200 мм. Профиль длиной 4 метра цельным сделать нельзя: деталь делится на части или подбирается другое конструктивное решение.
Какую толщину металла вы гнете?
Зависит от длины гиба, потому что усилие распределяется на погонный метр. По всей длине матрицы уверенно гнем сталь до 4 мм, короткую заготовку шириной 10–20 см — до 10–12 мм.
Что такое K-фактор?
Поправочный коэффициент, учитывающий смещение нейтральной линии при гибе. Внутренние волокна сжимаются, наружные растягиваются, из-за чего длина заготовки меняется. K-фактор позволяет рассчитать правильную длину плоской развертки под конкретный инструмент.
Что такое пружинение и как вы его компенсируете?
После снятия усилия металл частично возвращает форму и отыгрывает 1–2°. Пресс с ЧПУ берет поправку из базы материалов и додавливает угол — например, до 88,5°, чтобы получить ровно 90°.
Можно ли согнуть замкнутый короб?
Да, с ограничениями: при гибке четвертой стороны уже загнутые борта могут упереться в ползун. Для таких деталей применяем сегментные наборные пуансоны с окнами под боковые стенки.
Остаются ли следы на нержавейке и оцинковке?
При вдавливании в матрицу лист скользит по ручью и может получить потертость. Чтобы этого не было, поверх матрицы укладываем защитную полиуретановую пленку — лицевая сторона остается чистой.
Какие профили вы делаете?
Уголки, швеллеры, Z-профили для фасадов, омега-профили, короба и корпуса, лотки, многоступенчатые кронштейны и ступени лестниц с насечкой. Нестандартный профиль под ваш узел изготавливаем по чертежу.
Что дешевле: рубка со сваркой или лазер с гибкой?
В большинстве случаев лазер с гибкой. Сварка — медленный ручной труд с расходниками, контролем швов и зачисткой. Пресс формирует угол за секунды, а деталь выходит монолитной и без последующей обработки.
Можно ли разогнуть деталь, если угол оказался неверным?
Физически можно, но по линии гиба накапливается усталость металла и деталь теряет прочность. Для ответственных узлов мы кроим и гнем новую партию, а не правим старую.
