Швеллер гнутый
Швеллер гнутый ГОСТ 8278-83. Изготовлен из листовой стали методом холодного профилирования. Размеры от 40×20 до 160×60 мм. Легкий и экономичный профиль для ЛСТК.
Швеллер гнутый равнополочный по ГОСТ 8278-83 из листа 3–6 мм со склада в Санкт-Петербурге: 23 типоразмера от 50×40×3 до 200×100×6, ходовые 100×50×3 и 160×80×4. Легкий профиль для каркасов, обрешетки и рам. Вес метра и цена за тонну в таблице, резка, доставка по СПб и ЛО. Читать далее →
Популярные подборки
| Сортамент | Цена за хлыст | Цена за тонну | |
|---|---|---|---|
Швеллер гнутый 50х40х3
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 60х40х4
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 80х32х4
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 80х50х4
|
4 356 ₽/ шт · 12 м | 67 200 ₽/ т | |
|
Швеллер гнутый 80х60х4
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 100х50х3
|
3 864 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 100х50х4
|
4 944 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 100х50х5
|
6 120 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 120х50х3
|
4 128 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 120х60х4
|
6 156 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 120х80х4
|
7 212 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 120х80х5
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 140х60х5
|
7 980 ₽/ шт · 12 м | 67 800 ₽/ т | |
|
Швеллер гнутый 160х50х4
|
6 288 ₽/ шт · 12 м | 66 200 ₽/ т | |
|
Швеллер гнутый 160х60х4
|
7 104 ₽/ шт · 12 м | 69 300 ₽/ т | |
|
Швеллер гнутый 160х60х5
|
8 952 ₽/ шт · 12 м | 70 400 ₽/ т | |
|
Швеллер гнутый 160х60х6
|
10 344 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 160х80х4
|
8 400 ₽/ шт · 12 м | 71 400 ₽/ т | |
|
Швеллер гнутый 160х80х5
|
10 116 ₽/ шт · 12 м | 69 300 ₽/ т | |
|
Швеллер гнутый 180х50х4
|
6 996 ₽/ шт · 12 м | 68 300 ₽/ т | |
|
Швеллер гнутый 180х80х5
|
Уточняйте у менеджера |
||
|
Швеллер гнутый 200х100х5
|
13 704 ₽/ шт · 12 м | 74 600 ₽/ т | |
|
Швеллер гнутый 200х100х6
|
16 812 ₽/ шт · 12 м | 76 700 ₽/ т | |
По выбранным фильтрам ничего не нашлось.
Как выбрать гнутый швеллер: четыре вопроса перед заказом
Гнутый профиль берут за вес: метр 100×50×4 весит 6,03 кг против 8,59 у горячекатаного 10-го номера. Но экономия работает только там, где нагрузка небольшая. Четыре вопроса, чтобы не купить не то.
Каркас павильона или ангара ЛСТК, обрешетка вентфасада, лаги легкого навеса, рама прицепа, столбы и лаги забора, косоур под легкий марш: гнутый подходит. Перекрытие под стяжку, перемычка в несущей стене, кран-балка: берите горячекатаный швеллер по ГОСТ 8240-97, у него при той же высоте момент сопротивления выше на треть и полки толще стенки.
Первое число в маркировке — высота стенки, второе — ширина полки. Обрешетка, лаги, столбы забора: 100×50×3 и 100×50×4. Прогоны навеса на 3 м, рамы прицепов: 120×60×4, 140×60×5. Стойки ангара, прогоны на 4–5 м: 160×80×4, 160×80×5, 200×100×6. Широкая полка 80–100 мм нужна, когда к ней крепят саморезами настил или сэндвич-панель.
3 мм — обшивка, обрешетка, легкие каркасы: держит саморез, гнется на месте. 4 мм — базовый выбор для рам и столбов, варится полуавтоматом без прожогов. 5–6 мм — прогоны и стойки под снеговую нагрузку Ленобласти, узлы на болтах М12–М16. Толщина одинакова по всему сечению, в отличие от горячекатаного, где полка толще стенки.
Со склада гнутый швеллер идет черным, из стали Ст3. На улице его красят по грунту или отдают на горячее цинкование после сборки каркаса: оцинкованных позиций в наличии нет, делаем под заказ. Для морозостойких конструкций гнутый из 09Г2С тоже под заказ.
Размеры и вес гнутого швеллера по ГОСТ 8278-83: таблица
Маркировка читается как h × b × s: высота стенки, ширина полки, толщина листа, все в миллиметрах. Вес метра по ГОСТ 8278-83 равен весу полосы шириной в развертку профиля: у 100×50×3 это 4,57 кг, у 160×80×4 — 9,8 кг. Ниже все 23 типоразмера каталога.
Гнутый швеллер 100×50×3: h = 100, b = 50, s = 3 мм. Наружный радиус гиба примерно равен толщине листа.
| Размер h × b × s | Вес, кг/м | Метров в тонне |
|---|---|---|
| 50 × 40 × 3 | 2,92 | 342 |
| 60 × 40 × 4 | 4,14 | 242 |
| 80 × 32 × 4 | 4,27 | 234 |
| 80 × 50 × 4 | 5,40 | 185 |
| 80 × 60 × 4 | 6,03 | 166 |
| 100 × 50 × 3 | 4,57 | 219 |
| 100 × 50 × 4 | 6,03 | 166 |
| 100 × 50 × 5 | 7,46 | 134 |
| 120 × 50 × 3 | 5,04 | 198 |
| 120 × 60 × 4 | 7,28 | 137 |
| 120 × 80 × 4 | 8,54 | 117 |
| 120 × 80 × 5 | 10,6 | 94 |
| 140 × 60 × 5 | 9,81 | 102 |
| 160 × 50 × 4 | 7,91 | 126 |
| 160 × 60 × 4 | 8,54 | 117 |
| 160 × 60 × 5 | 10,6 | 94 |
| 160 × 60 × 6 | 12,62 | 79 |
| 160 × 80 × 4 | 9,80 | 102 |
| 160 × 80 × 5 | 12,17 | 82 |
| 180 × 50 × 4 | 8,54 | 117 |
| 180 × 80 × 5 | 12,95 | 77 |
| 200 × 100 × 5 | 15,31 | 65 |
| 200 × 100 × 6 | 18,27 | 55 |
Хлыст 12 м весит: 100×50×3 — 55 кг, 100×50×4 — 72 кг, 120×60×4 — 87 кг, 160×80×4 — 118 кг, 200×100×6 — 219 кг. Хлысты до 120-й высоты грузят вдвоем без крана. Пересчет метров в тонны — в калькуляторе.
Масса метра — это площадь сечения на 7850 кг/м³, и у гнутого 100×50×4 сечение 7,7 см² против 10,9 у горячекатаного 10П. Но момент сопротивления зависит от того, где лежит металл: у 10П полки 7,6 мм собраны далеко от оси и дают Wx 34,9 см³, а у гнутого 100×50×4 полки 4 мм, и Wx около 22 см³. Минус 30 % веса обернулись минусом 35 % несущей способности на изгиб. Поэтому гнутый выигрывает там, где балку считают по прогибу или вовсе не считают, а не там, где ищут предел прочности.
Гнутый или горячекатаный: чем отличаются и когда что брать

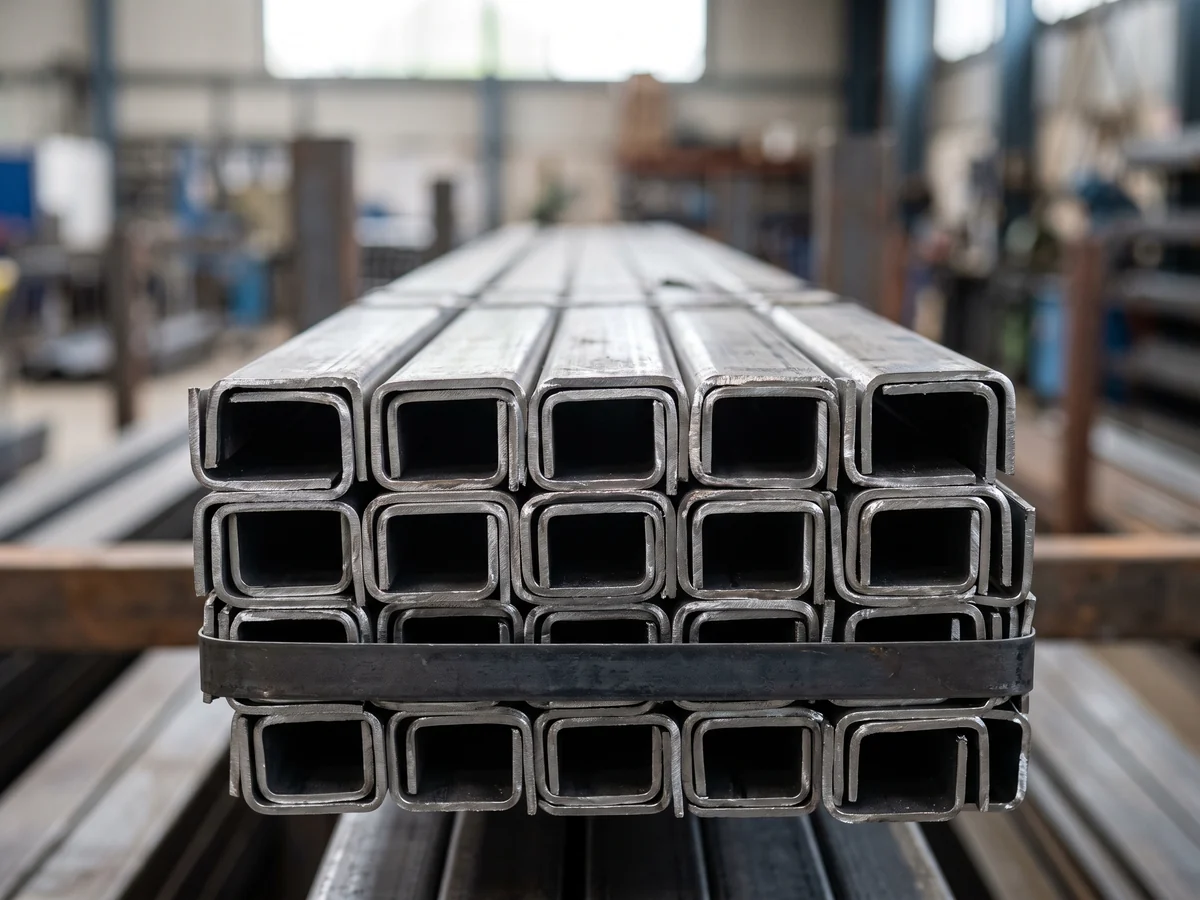

Профилируют из листа или рулона вхолодную. Толщина одна по сечению, наружный угол скруглен, поверхность ровнее, без окалины от прокатки.
- ЛСТК, фасады, рамы, заборы, навесы
- Крепеж саморезами и болтами без косых шайб
- При листе 3–4 мм легче горячекатаного той же высоты на 30–45 %
- Толщина
- 3–6 мм
- Высота
- 50–200 мм
Где применяют гнутый швеллер: ЛСТК, фасады, рамы, заборы
Каркасы ЛСТК и павильоны. Стойки из 160×80×4 и 160×80×5 с шагом 1–1,5 м, прогоны 120×60×4, обвязка 100×50×4. Профиль собирают на болтах и саморезах, широкая полка 80 мм принимает сэндвич-панель без дополнительных пластин.
Обрешетка и подсистема фасада. 100×50×3 и 120×50×3 как направляющие под металлокассеты и профлист. Стенка 3 мм держит кровельный саморез, профиль не тянет фасад весом.
Заборы и ворота. Столбы из 100×50×4 или 80×50×4 с шагом 2,5–3 м, лаги из 50×40×3 и 60×40×4. Профлист крепят прямо к полке; для калитки и створок ворот удобнее профильная труба, у нее выше жесткость на кручение.
Рамы прицепов, платформ и стеллажей. Лонжероны из 120×60×4 и 140×60×5, поперечины из 80×50×4. Гнутый режется, сверлится и варится как обычный лист 4–5 мм, наплывов и окалины на кромке нет.
Ставьте его на ребро и раскрепляйте полки: у открытого тонкостенного сечения полка под сжатием теряет устойчивость раньше, чем стенка дойдет до предела текучести. Варите короткими швами по 30–40 мм через 200 мм, а не сплошным: лист 3–4 мм от сплошного шва ведет винтом. Отверстия под болты сверлите, а не прожигайте — в тонкой стенке прожженная кромка идет трещиной от первого удара.
Цена гнутого швеллера за метр и за тонну, наличие и доставка в Санкт-Петербурге
Цена у каждого размера стоит за метр и за тонну и обновляется по прайсам поставщиков еженедельно. Опт от 1 тонны дешевле розницы на 5 000 ₽/т. «Уточняйте у менеджера» у размера означает, что сейчас его нет на складе; так бывает с мелкими 50×40×3, 60×40×4, 80×32×4 и с 180×80×5. На замену обычно подходит соседний размер с той же высотой и большей толщиной.
Пришлите список размеров и длин или эскиз каркаса. Менеджер посчитает вес, подберет замену под нужную высоту, если размера нет на складе, и включит в счет резку по вашему списку: с гнутого профиля отходов почти не остается, режем ровно по длинам.
Получить расчет за 15 минутОтветим в рабочее время, счет в тот же день, сертификат качества на партию — с отгрузкой.- От одного хлыста. Два столба для калитки отпустим так же, как каркас ангара.
- Резка в размер. Ленточной пилой в чистый размер или пополам по 6 м под «Газель»; хлыст 100×50×3 весит 55 кг.
- Оцинковка и сборка. Горячее цинкование готовых каркасов, узлы и рамы на участке металлоконструкций.
- Доставка по СПб и ЛО. Своим транспортом, по городу в пределах 24 часов; самовывоз со склада.
Калькулятор веса и стоимости швеллера
Выберите тип швеллера, номер профиля и количество — калькулятор посчитает вес хлыстов и итоговую стоимость с учетом оптовых и розничных цен.
-
Актуальные ценыОбновляем ежедневно
-
Точный расчетГОСТ и допуски
-
Быстрый результатОнлайн за секунды
Заявка на расчет и поставку
Оставьте заявку — менеджер перезвонит, уточнит детали и подготовит расчет
Частые вопросы
Что значит маркировка швеллер гнутый 100х50х3 и сколько весит метр?
100 — высота стенки в мм, 50 — ширина каждой полки, 3 — толщина листа, из которого согнут профиль. Вес по ГОСТ 8278-83 — 4,57 кг/м, в тонне 219 м, хлыст 12 м весит 55 кг. Тот же профиль из листа 4 мм (100×50×4) весит 6,03 кг/м, из 5 мм (100×50×5) — 7,46 кг/м.
Чем гнутый швеллер отличается от горячекатаного?
Гнутый профилируют из листа вхолодную по ГОСТ 8278-83: толщина стенки и полок одинаковая (3–6 мм), наружный угол скруглен. Горячекатаный по ГОСТ 8240-97 прокатан из заготовки: полки толще стенки, углы острые. При одной высоте гнутый легче на 30–45 %, но и момент сопротивления у него ниже примерно на треть. Гнутый идет на каркасы, обрешетку и рамы, горячекатаный — на перекрытия, перемычки и краны.
Площадь сечения 7,7 см² против 10,9, момент сопротивления около 22 см³ против 34,9. Металл полки у гнутого вдвое тоньше и работает на изгиб хуже, чем тот же вес, собранный в толстую полку горячекатаного. Экономия веса честная, но она не бесплатна.
Можно ли использовать гнутый швеллер как балку перекрытия?
Под легкое перекрытие без стяжки на небольшой пролет — да, с расчетом: 160×80×5 на пролете 3 м под деревянный настил работает. Под перекрытие с бетонной стяжкой, перемычку в несущей стене или кран-балку — нет: тонкая полка теряет устойчивость под сжатием раньше, чем сечение дойдет до предела прочности. Для таких задач берут горячекатаный швеллер 14–20.
По какому ГОСТу делают гнутый швеллер и из какой стали?
Сортамент равнополочного гнутого швеллера задает ГОСТ 8278-83: высоту, ширину полки, толщину, радиус гиба и вес метра. Сталь — Ст3сп/пс по ГОСТ 535-2005 из горячекатаного листа или рулона. Под заказ профиль гнут из 09Г2С по ГОСТ 19281-2014 для конструкций на морозе. Марка и плавка указаны в сертификате качества на партию.
Бывает ли гнутый швеллер оцинкованный?
В наличии на складе только черный профиль. Оцинкованный делаем под заказ двумя способами: горячее цинкование готовых отрезков или собранного каркаса на нашем участке цинкования, либо профиль из оцинкованного листа по заявке. Для забора и навеса на улице обычно выгоднее оцинковать готовую сварную конструкцию целиком, чем гнуть из оцинкованного листа и потом зачищать швы.
Какие размеры гнутого швеллера самые ходовые и для чего?
100×50×3 и 100×50×4 — обрешетка фасадов, столбы и лаги заборов, легкие каркасы. 120×60×4 и 140×60×5 — прогоны навесов, лонжероны прицепов. 160×80×4 и 160×80×5 — стойки и прогоны ангаров ЛСТК, широкая полка под сэндвич-панель. 200×100×6 — стойки и рамы под серьезную нагрузку, там, где горячекатаный 20 слишком тяжел. Все 23 размера каталога с весом метра — в таблице выше.
Какой длины хлысты гнутого швеллера и как их привезти?
Заводская длина 12 м, у 60×40×4 — 10 м. Хлыст 100×50×3 весит 55 кг, 160×80×4 — 118 кг, их грузят вдвоем. Если нужен обычный грузовик, режем хлыст пополам по 6 м или сразу по списку длин ленточной пилой перед отгрузкой. Доставляем по Санкт-Петербургу и Ленинградской области своим транспортом, самовывоз со склада.
Гнутый профиль 3 мм мнется от строп в одной точке. Кладите пачку полками вниз на две прокладки и стягивайте лентой, а не цепью. Хлысты 12 м без опор по центру провисают и остаются с прогибом — при перевозке на длинномере ставьте прокладки через 3 м.
