Балка двутавровая (двутавр)
Двутавр нормальный (Б), широкополочный (Ш), колонный (К), с уклоном полок и монорельсовый (М). Сталь обычная и 09Г2С, длина 12 м.
Двутавровая балка со склада в Санкт-Петербурге: серии Б, Ш, К, монорельсовая М и двутавр с уклоном полок, сталь Ст3/С255 и 09Г2С, хлысты 12 м. Более 140 позиций с ценой за метр и за тонну в таблице, отгрузка от одного хлыста, резка в размер и доставка по СПб и области. Читать далее →
Популярные подборки
| Сортамент | Цена за хлыст | Цена за тонну | |
|---|---|---|---|
Двутавр 10
|
11 964 ₽/ шт · 12 м | 106 100 ₽/ т | |
|
Двутавр 12Б2 09Г2С
|
14 148 ₽/ шт · 12 м | 113 400 ₽/ т | |
|
Двутавр 12Б1
|
11 292 ₽/ шт · 12 м | 108 200 ₽/ т | |
|
Двутавр 12Б2
|
13 500 ₽/ шт · 12 м | 108 200 ₽/ т | |
|
Двутавр 14
|
17 952 ₽/ шт · 12 м | 109 200 ₽/ т | |
|
Двутавр 14Б2
|
16 752 ₽/ шт · 12 м | 108 200 ₽/ т | |
|
Двутавр 16Б1 09Г2С
|
18 336 ₽/ шт · 12 м | 120 300 ₽/ т | |
|
Двутавр 16Б2 09Г2С
|
22 008 ₽/ шт · 12 м | 116 100 ₽/ т | |
|
Двутавр 16Б1
|
16 644 ₽/ шт · 12 м | 109 200 ₽/ т | |
|
Двутавр 16Б2
|
20 700 ₽/ шт · 12 м | 109 200 ₽/ т | |
|
Двутавр 18Б2
|
25 104 ₽/ шт · 12 м | 111 300 ₽/ т | |
|
Двутавр 20К1 09Г2С
|
49 500 ₽/ шт · 12 м | 99 400 ₽/ т | |
|
Двутавр 20К2 09Г2С
|
61 068 ₽/ шт · 12 м | 99 400 ₽/ т | |
|
Двутавр 20Ш1 09Г2С
|
36 240 ₽/ шт · 12 м | 98 700 ₽/ т | |
|
Двутавр 20
|
25 020 ₽/ шт · 12 м | 99 300 ₽/ т | |
|
Двутавр 20Б1
|
26 688 ₽/ шт · 12 м | 99 300 ₽/ т | |
|
Двутавр 20Б2
|
30 144 ₽/ шт · 12 м | 99 300 ₽/ т | |
|
Двутавр 20К1
|
46 416 ₽/ шт · 12 м | 93 200 ₽/ т | |
|
Двутавр 20К2
|
57 264 ₽/ шт · 12 м | 93 200 ₽/ т | |
|
Двутавр 20Ш0
|
27 108 ₽/ шт · 12 м | 92 600 ₽/ т | |
|
Двутавр 20Ш1
|
34 008 ₽/ шт · 12 м | 92 600 ₽/ т | |
|
Двутавр 20Ш2
|
43 116 ₽/ шт · 12 м | 92 600 ₽/ т | |
|
Балка монорельсовая 24М 09Г2С
|
70 968 ₽/ шт · 12 м | 154 400 ₽/ т | |
|
Балка монорельсовая 24М
|
67 104 ₽/ шт · 12 м | 146 000 ₽/ т |
По выбранным фильтрам ничего не нашлось.
Как выбрать двутавр: четыре вопроса перед заказом
Двутавровая балка 20, 20Б1, 20Ш1 и 20К1 стоят в одной таблице, но это четыре разных профиля: высота одна, а ширина полки и вес метра отличаются вдвое. Чтобы из 140 строк осталась одна, ответьте на четыре вопроса по порядку.
Перекрытие, ригель, прогон, обвязка свай работают на изгиб. Для них берут нормальный двутавр Б: узкая полка, минимум металла на метр при нужной высоте. Если пролет длинный и балку нечем раскрепить по верхней полке, нужен широкополочный Ш: его не уводит вбок. Стойка, колонна, опора эстакады работают на сжатие, здесь профиль должен быть одинаково жестким в обе стороны: это колонный К с полкой во всю высоту сечения. Под каретку тали и кран-балку идет только монорельсовая балка М с утолщенной нижней полкой.

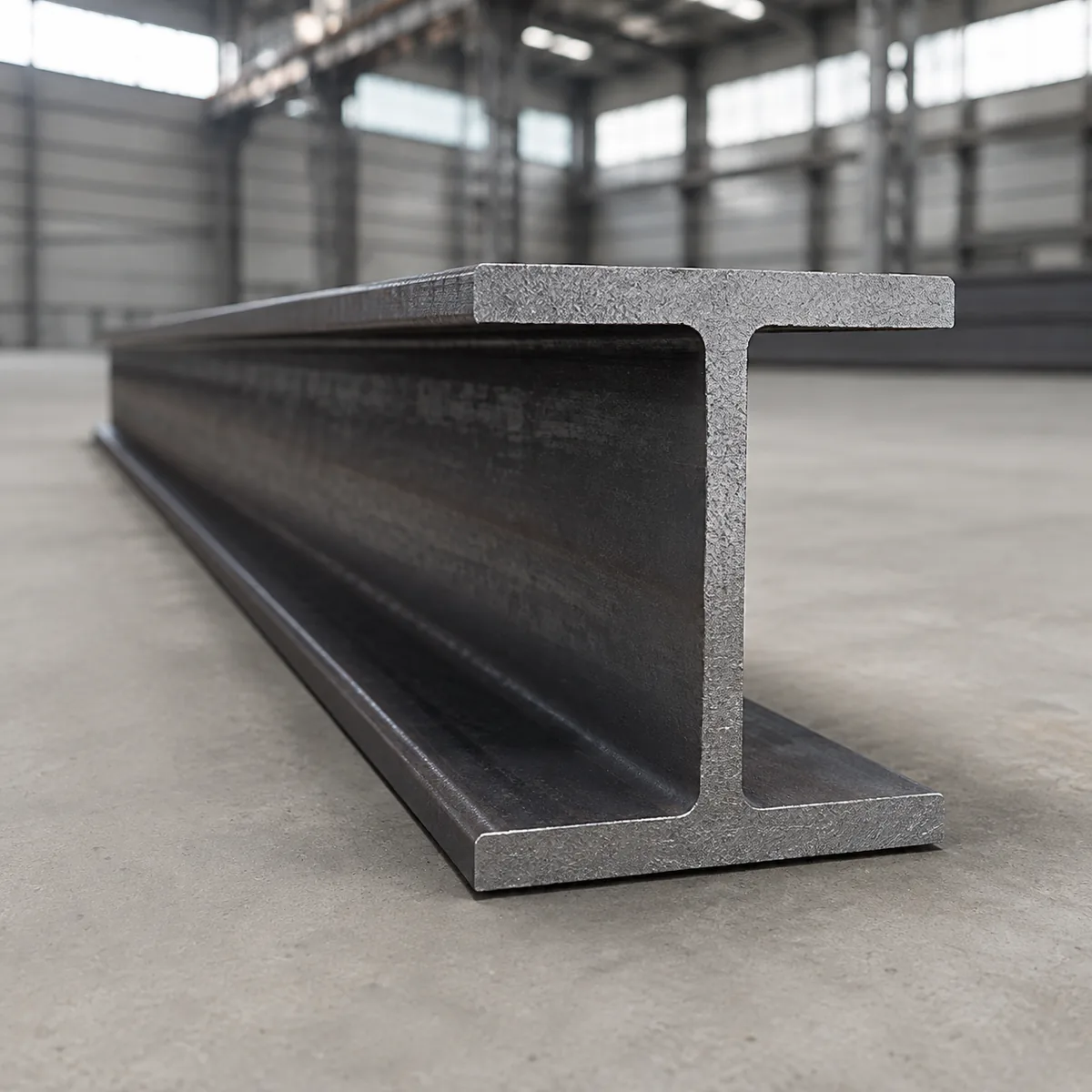

Двутавр с уклоном полок по ГОСТ 8239-89 (номера 10–60) прокатывают так же, как сорок лет назад: полка утолщается к стенке под углом 6–12 %. Для навеса, обвязки, площадки на сварке разницы нет. Для болтовых узлов и опирания плит удобнее серия Б с параллельными гранями: гайка ложится на полку без косой шайбы, а вес метра при той же высоте близок (двутавр 20 — 21,0 кг/м, 20Б1 — 22,4 кг/м).
Номер двутавра равен высоте сечения в сантиметрах: 20Б1 — 200 мм, 30Ш1 — 294 мм, 40К1 — 393 мм. Для жилого перекрытия при шаге балок 1–1,5 м ориентир такой: пролет 4 м — 16Б1–18Б1, 5 м — 20Б1, 6 м — 25Б1, 7 м — 30Б1, 8–9 м — 35Б1–40Б1. Таблица подбора ниже, окончательный номер дает расчет по СП 16.13330: балку ограничивает не прочность, а прогиб.
Отапливаемое здание, статическая нагрузка: хватает Ст3 (С245, С255). Мороз ниже −40 °C, вибрация, подкрановые пути, мосты: берите двутавр 09Г2С с пределом текучести 325–345 МПа против 245 у Ст3. Хлыст 12 м везут длинномером; если во двор он не заедет, режем на складе по вашим длинам, и груз уходит на обычной машине.
Сортамент двутавров: номер, размеры и вес 1 метра
Размеры двутавра задает сортамент, а не завод: высота h, ширина полки b, толщина стенки s и полки t для каждого номера прописаны в ГОСТ 8239-89, ГОСТ Р 57837-2017 (СТО АСЧМ 20-93) и ГОСТ 19425-74. Вес метра считается по площади сечения и плотности стали 7850 кг/м³, поэтому у 20Б1 из Ст3 и из 09Г2С он одинаковый. Ниже все профили высотой 200 мм, которые есть в каталоге: по ним видно, как серия меняет полку и массу.
Двутавр 20Б1: h 200, b 100, s 5,5, t 8 мм. Вес 22,4 кг/м, хлыст 12 м — 269 кг.
| Профиль | h × b, мм | Вес 1 м |
|---|---|---|
| Двутавр 20, уклон полок | 200 × 100 | 21,0 кг |
| 20Б1, нормальный | 200 × 100 | 22,4 кг |
| 20Б2, нормальный | 203 × 101 | 25,3 кг |
| 20Ш1, широкополочный | 193 × 150 | 30,6 кг |
| 20К1, колонный | 196 × 199 | 41,5 кг |
| 20К2, колонный | 200 × 200 | 51,2 кг |
Та же картина на любом номере. Балка 30: двутавр 30 с уклоном полок — 36,5 кг/м, 30Б1 — 32,9, 30Ш1 — 53,6, 30К1 — 84,4 кг/м. Поэтому запрос «двутавр 30 вес» без серии не имеет ответа: сначала буква, потом килограммы. Как растет вес метра внутри одной серии, показывает шкала по нормальным двутаврам Б1.
При изгибе напряжения растут от нейтральной оси к краям: середина сечения почти не работает, полки нагружены полностью. Двутавр вынес металл в две полки и оставил между ними тонкую стенку, поэтому момент сопротивления растет примерно как квадрат высоты, а масса — линейно. Отсюда два практических правила: на прогиб выгоднее поднять номер, а не брать Б2 вместо Б1, и класть двутавр нужно строго стенкой вертикально. Балка «на боку» теряет большую часть жесткости.
Серии Б, Ш и К: чем отличаются и что под какую задачу
У всех трех серий параллельные грани полок и один сортамент ГОСТ Р 57837-2017, разница только в пропорциях сечения. Индекс после буквы (Б1, Б2, Ш3, К5) — толщина стенки и полки при той же высоте: чем больше цифра, тем тяжелее и прочнее профиль.
Полка примерно вдвое уже высоты. Максимум жесткости на килограмм, основной складской двутавр.
- Перекрытия, ригели, прогоны
- Обвязка свайного поля
- Балки под оборудование
- 20Б1
- 200 × 100 мм, 22,4 кг/м
- Ряд
- 10Б1 – 100Б4, 41 типоразмер
Полка в 1,5–2 раза шире, чем у Б. Держит длинные пролеты без раскрепления, не закручивается.
- Ангары, склады, торговые залы
- Подкрановые балки, эстакады
- Мостовые пролеты
- 20Ш1
- 193 × 150 мм, 30,6 кг/м
- Ряд
- 20Ш0 – 70Ш1, 24 типоразмера
Полка равна высоте: сечение почти квадратное, жесткость одинакова по обеим осям.
- Колонны каркасов и стоек
- Опоры путепроводов
- Стойки под тяжелое оборудование
- 20К1
- 196 × 199 мм, 41,5 кг/м
- Ряд
- 20К1 – 40К5, 13 типоразмеров
Кроме трех основных серий в разделе есть еще три группы. Каждая со своей страницей, сортаментом и ценами.
С уклоном полок, ГОСТ 8239-89Классический двутавр 10–60: навесы, обвязки, перекрытия на сварке. Часть номеров под заказ.
Монорельсовая М, ГОСТ 19425-7418М–45М под катки талей и кран-балок: полка толще, чем у обычного двутавра, и не сминается.
Сталь 09Г2С (С345, С355)Те же Б, Ш, К и М, но для мороза и динамики: 45 позиций, ударная вязкость нормируется до −70 °C.
Двутавр, которого нет в прокатном сортаменте (высота больше 1 м, несимметричные полки, переменное сечение), варят из листа: смотрите сварную балку и изготовление металлоконструкций. Для легких прогонов и обвязок часто хватает швеллера: при высоте 200 мм швеллер 20П весит 18,4 кг/м против 22,4 у 20Б1, но держит заметно меньше и работает только в паре.
Какой двутавр на какой пролет: ориентир для перекрытия
Точный номер дает расчет по нагрузке, но для оценки бюджета и объема хватает типовых решений. Таблица составлена для жилого перекрытия: шаг балок 1–1,5 м, полная нагрузка до 500 кг/м², прогиб не больше 1/250 пролета. Промышленный пол, станок или пролет без раскрепления считают отдельно, и там чаще выигрывает серия Ш.
| Пролет | Ориентир, серия Б | Вес 1 м |
|---|---|---|
| до 4 м | 16Б1 – 18Б1 | 12,7 – 15,4 кг |
| 5 м | 20Б1 | 22,4 кг |
| 6 м | 25Б1 | 25,7 кг |
| 7 м | 30Б1 | 32,9 кг |
| 8 – 9 м | 35Б1 – 40Б1 | 38,9 – 48,1 кг |
Опирание: на кирпич или бетон балка ложится не меньше чем на 200–250 мм, эти сантиметры прибавляют к пролету. Раскрой: из хлыста 12 м выходят два куска по 6 м или три по 4 м без остатка, а три по 4,5 м уже не помещаются, иногда проще сменить схему, чем платить за обрезки. Разгрузка: 30Ш1 длиной 12 м весит 643 кг, 30К2 — больше тонны; без манипулятора или крана такую балку не снять и не подать в проем.
ГОСТ на двутавр: 8239-89, 26020-83, 57837-2017 и 19425-74
В спецификациях встречаются четыре стандарта, и по ним видно, какой профиль имел в виду проектировщик. Полные тексты и сортаментные таблицы собраны в справочнике ГОСТ.
| Стандарт | Профили | Что важно знать |
|---|---|---|
| ГОСТ 8239-89 | 10 – 60 с уклоном полок | Уклон внутренних граней 6–12 %. Действует, заменил ГОСТ 8239-72 |
| ГОСТ 26020-83 | Б, Ш, К | Отменен в 2018 г., но в старых проектах по нему заданы размеры |
| ГОСТ Р 57837-2017 | Б, Ш, К, Д | Действующий: сортамент, сталь, приемка. Складской прокат идет по нему и по СТО АСЧМ 20-93 |
| ГОСТ 19425-74 | М, С | Специальные двутавры: монорельсовые и для шахтного крепления |
Сталь по ГОСТ 27772-2021: С245 и С255 (это Ст3) для обычных условий, С345 и С355 (марка 09Г2С по ГОСТ 19281-2014) для мороза и динамики. Класс прочности и марка — разные вещи: С345 завод может обеспечить разными марками, поэтому если проекту нужна именно 09Г2С, так и пишите в заявке, и мы подтвердим ее сертификатом на партию.
Цена двутавровой балки за метр и за тонну, наличие и доставка в Санкт-Петербурге
У каждой позиции две цены: за метр, чтобы посчитать спецификацию по чертежу, и за тонну, чтобы сравнить закупку. Опт от 1 тонны дешевле розницы на 5 000 ₽/т. Цены обновляются по прайсам поставщиков еженедельно, «Уточняйте у менеджера» значит, что профиля нет на складе прямо сейчас и срок назовем под заказ.
Получить расчет за 15 минутПришлите спецификацию или чертеж: посчитаем вес, раскрой и доставку, счет в тот же день.- От одного хлыстаОтгружаем 12 м целиком или режем в размер: ленточная пила дает ровный торец под сварку без зачистки.
- Опт от 1 тонныДля 20Б1 это 3–4 хлыста, для 30Ш1 — два. Дальше цена за тонну ниже розничной на 5 000 ₽.
- Резка под ГазельКуски по 3–6 м уезжают на обычной машине, длинномер и манипулятор не нужны. Раскрой из хлыстов посчитаем в заявке.
- Доставка по СПб и ЛОСвоим транспортом, по городу в пределах 24 часов. Сертификат качества и паспорт завода на каждую партию.
Калькулятор веса и стоимости балки
Выберите тип балки, номер профиля и количество — калькулятор посчитает вес хлыстов и итоговую стоимость с учетом оптовых и розничных цен.
-
Актуальные ценыОбновляем ежедневно
-
Точный расчетГОСТ и допуски
-
Быстрый результатОнлайн за секунды
Заявка на расчет и поставку
Оставьте заявку — менеджер перезвонит, уточнит детали и подготовит расчет
Частые вопросы
Сколько весит 1 метр двутавра 20 и какой он бывает?
Смотря какая серия. Двутавр 20 с уклоном полок по ГОСТ 8239-89 весит 21,0 кг/м, 20Б1 — 22,4 кг/м, 20Б2 — 25,3, 20Ш1 — 30,6, 20К1 — 41,5, 20К2 — 51,2 кг/м. Высота у всех около 200 мм, а ширина полки от 100 до 200 мм. Хлыст 12 м двутавра 20Б1 весит 269 кг, в тонне 44,6 м. Полные размеры и вес метра каждого профиля есть в таблице каталога.
Масса метра равна площади сечения, умноженной на плотность стали 7850 кг/м³. Для 20Б1 площадь 28,5 см², отсюда 22,4 кг. Марка стали на вес не влияет: 20Б1 из Ст3 и из 09Г2С весят одинаково. Если пачка заметно легче расчетной, промерьте толщину полки и стенки штангенциркулем — это недокат.
Что означают обозначения 20Б1, 30Ш1, 25К2 и просто «двутавр 20»?
Число — высота сечения в сантиметрах, буква — серия: Б нормальный, Ш широкополочный, К колонный, М монорельсовый, а цифра после буквы — толщина стенки и полки при той же высоте (Б2 тяжелее и прочнее Б1). Двутавр без буквы — профиль с уклоном внутренних граней полок по ГОСТ 8239-89. Тавр — это половина двутавра с одной полкой, в прокатном сортаменте его почти нет: Т-профиль обычно режут из двутавра или варят из полосы.
Какой двутавр выбрать для перекрытия дома?
Для жилого перекрытия с шагом балок 1–1,5 м и нагрузкой до 500 кг/м² ориентир по серии Б: пролет 4 м — 16Б1–18Б1, 5 м — 20Б1, 6 м — 25Б1, 7 м — 30Б1, 8–9 м — 35Б1–40Б1. Двутавр с уклоном полок того же номера подходит так же, но под болты нужны косые шайбы. Окончательный номер дает расчет по СП 16.13330: обычно балку ограничивает прогиб 1/250 пролета, а не прочность.
Не в номере, а в опирании и раскреплении. Балка должна лежать на стене не меньше 200–250 мм, а верхняя полка — быть связана настилом или распорками через 2–3 м. Тогда 25Б1 на пролете 6 м работает как в расчете. Без раскрепления длинную балку уводит вбок, и тут либо связи, либо серия Ш.
Чем двутавр с уклоном полок отличается от балки Б с параллельными гранями?
Двутавр по ГОСТ 8239-89 имеет полку, утолщающуюся к стенке под уклоном 6–12 %, и узкий ряд номеров 10–60. У серии Б по ГОСТ Р 57837-2017 полка одной толщины по всей ширине, ряд от 10Б1 до 100Б4 и на каждый номер два-четыре варианта толщины. При равной высоте вес метра близок: двутавр 20 — 21,0 кг, 20Б1 — 22,4 кг. Параллельные грани удобнее для болтовых узлов и опирания плит, профили с уклоном чаще идут на сварные конструкции и обвязки.
Когда нужен широкополочный Ш, а когда колонный К?
Ш берут, когда балка длинная и ее не раскрепить по верхней полке: широкая полка не дает профилю потерять устойчивость и закрутиться, поэтому Ш ставят в ангарах, на подкрановых путях и в мостах. К нужен на сжатие: у колонного двутавра полка равна высоте (20К2 — 200×200 мм), сечение одинаково жесткое по обеим осям, и колонна не складывается по слабому направлению. В перекрытии К невыгоден: платите за металл, который в изгибе почти не работает.
Двутавр из Ст3 или из 09Г2С: когда переплата оправдана?
Для отапливаемого здания со статической нагрузкой хватает Ст3 (классы С245, С255, предел текучести 245 МПа). 09Г2С (С345, С355) с пределом текучести 325–345 МПа берут для конструкций на морозе ниже −40 °C, под вибрацией и ударной нагрузкой: подкрановые пути, мосты, эстакады, северные объекты. Более прочная сталь позволяет взять номер меньше при той же нагрузке, так что разница в цене за тонну частично отбивается весом.
У углеродистой стали при охлаждении вязкое разрушение сменяется хрупким: трещина проходит сечение мгновенно, без заметной деформации. Ударная вязкость Ст3 нормируется при −20 °C, у 09Г2С — до −70 °C. На морозе решает не прочность, а именно этот порог.
Какой длины балка и как ее доставить без длинномера?
Стандартный хлыст двутавра — 12 м, монорельсовые балки идут той же длины. Если на площадку заедет только обычная машина, заказывайте резку на складе: ленточная пила режет по вашим длинам, торец ровный, под сварку не дорабатывается. Доставляем по Санкт-Петербургу и Ленинградской области своим транспортом, по городу в пределах суток; тяжелые профили выгружаем манипулятором.
Сколько стоит двутавр и почему в таблице цена за метр и за тонну?
Цена за метр нужна, чтобы посчитать спецификацию по чертежу и мелкую партию от одного хлыста, цена за тонну — чтобы сравнивать закупку: опт от 1 тонны дешевле розницы на 5 000 ₽/т. Цена зависит от серии, номера и стали (09Г2С дороже Ст3), обновляется по прайсам поставщиков еженедельно. «Уточняйте у менеджера» значит, что профиля нет на складе сейчас, и цену со сроком назовем под заказ.
