Лист рифленый
Рифленый листовой прокат по ГОСТ 8568-77 с рисунком «ромб» и «чечевица». Толщина от 2 до 10 мм, форматы от 1000×1500 до 1500×6000 мм.
Лист рифленый по ГОСТ 8568-77 со склада в Санкт-Петербурге: рисунок чечевица и ромб, сталь Ст3, толщина от 2 до 10 мм, форматы 1250×2500, 1500×3000 и 1500×6000. Настилы, ступени, пандусы и полы цехов. Цена за лист и за тонну в таблице, отгрузка от одного листа, рубка в размер. Читать далее →
Популярные подборки
| Сортамент | Цена за лист | Цена за тонну | |
|---|---|---|---|
Лист рифленый 2×1250×2500 мм, чечевица
|
3 454 ₽/ лист · 1250×2500 мм | 70 400 ₽/ т | |
|
Лист рифленый 2,5×1250×2500 мм, ромб
|
4 250 ₽/ лист · 1250×2500 мм | 69 300 ₽/ т | |
|
Лист рифленый 2,5×1250×2500 мм, чечевица
|
4 250 ₽/ лист · 1250×2500 мм | 69 300 ₽/ т | |
|
Лист рифленый 3×1000×1500 мм, чечевица
|
2 487 ₽/ лист · 1000×1500 мм | 70 400 ₽/ т | |
|
Лист рифленый 3×1250×2500 мм, чечевица
|
5 181 ₽/ лист · 1250×2500 мм | 70 400 ₽/ т | |
|
Лист рифленый 3×1500×3000 мм, чечевица
|
7 121 ₽/ лист · 1500×3000 мм | 67 200 ₽/ т | |
|
Лист рифленый 3×1500×6000 мм, ромб
|
14 476 ₽/ лист · 1500×6000 мм | 68 300 ₽/ т | |
|
Лист рифленый 3×1500×6000 мм, чечевица
|
14 243 ₽/ лист · 1500×6000 мм | 67 200 ₽/ т | |
|
Лист рифленый 4×1500×3000 мм, чечевица
|
9 495 ₽/ лист · 1500×3000 мм | 67 200 ₽/ т | |
|
Лист рифленый 4×1500×6000 мм, ромб
|
18 991 ₽/ лист · 1500×6000 мм | 67 200 ₽/ т | |
|
Лист рифленый 4×1500×6000 мм, чечевица
|
18 849 ₽/ лист · 1500×6000 мм | 66 700 ₽/ т | |
|
Лист рифленый 5×1500×3000 мм, чечевица
|
11 869 ₽/ лист · 1500×3000 мм | 67 200 ₽/ т | |
|
Лист рифленый 5×1500×6000 мм, ромб
|
23 562 ₽/ лист · 1500×6000 мм | 66 700 ₽/ т | |
|
Лист рифленый 5×1500×6000 мм, чечевица
|
23 562 ₽/ лист · 1500×6000 мм | 66 700 ₽/ т | |
|
Лист рифленый 6×1500×1500 мм, чечевица
|
7 015 ₽/ лист · 1500×1500 мм | 66 200 ₽/ т | |
|
Лист рифленый 6×1500×6000 мм, ромб
|
28 952 ₽/ лист · 1500×6000 мм | 68 300 ₽/ т | |
|
Лист рифленый 6×1500×6000 мм, чечевица
|
28 952 ₽/ лист · 1500×6000 мм | 68 300 ₽/ т | |
|
Лист рифленый 8×1500×6000 мм, ромб
|
38 603 ₽/ лист · 1500×6000 мм | 68 300 ₽/ т | |
|
Лист рифленый 8×1500×6000 мм, чечевица
|
37 416 ₽/ лист · 1500×6000 мм | 66 200 ₽/ т | |
|
Лист рифленый 10×1500×6000 мм, ромб
|
48 254 ₽/ лист · 1500×6000 мм | 68 300 ₽/ т | |
|
Лист рифленый 10×1500×6000 мм, чечевица
|
48 254 ₽/ лист · 1500×6000 мм | 68 300 ₽/ т | |
|
Лист рифленый 3×1250×2500 мм, ромб
|
Уточняйте у менеджера |
||
По выбранным фильтрам ничего не нашлось.
Как выбрать рифленый лист: рисунок, толщина, формат
Рифленый лист металла берут ради одного свойства: подошва и колесо не скользят по нему в воде, масле и снегу. Все остальное, от толщины до формата, определяется тем, кто и что будет по нему ездить. Три вопроса ниже сокращают таблицу до одной строки.
Чечевица: короткие овальные выступы рядами под углом друг к другу, держат ногу в обоих направлениях. Самый ходовой рисунок, на складе есть во всех толщинах от 2 до 10 мм. Ромб: выступы образуют сплошную сетку, сцепление чуть выше, рисунок аккуратнее на виду, идет от 2,5 мм. По прочности и весу рисунки равны: считайте по толщине основания и берите тот, что есть в нужном формате.
Ступени, пешеходные площадки, крыльца: 3–4 мм при шаге опор до 600–800 мм. Площадки обслуживания, антресоли, рампы под тележки: 5–6 мм. Полы цехов и въезды под погрузчик: 8–10 мм с ребрами из полосы или уголка под листом. Обшивка бортов и полов прицепов: 2–3 мм. Если площадка висит на пролете больше метра, толщину не наращивайте, добавьте опору: жесткость решает пролет, а не рисунок.
2–3 мм идут форматом 1250×2500 и влезают в «Газель», 3–10 мм картами 1500×3000 и 1500×6000. Под ступени и площадки заготовки редко совпадают с картой, поэтому закажите рубку на гильотине: лист до 10 мм рубим с точностью ±1 мм, рифление ножу не мешает. Заготовки уедут обычной машиной.
Сортамент рифленого листа: толщина и вес 1 м²
Вес рифленого листа в каталоге считается по основанию: миллиметр толщины весит 7,85 кг на квадратный метр. Лист 4 мм дает 31,4 кг/м², карта 4×1500×6000 весит 282,6 кг. Выступы по ГОСТ 8568-77 добавляют к массе несколько процентов, на цене за тонну это не сказывается: вы платите за фактический вес по накладной.
Сечения в условном масштабе: каждое следующее крупнее предыдущего. Клик по сечению открывает подборку этого размера в таблице выше.
Выступы стоят над плоскостью листа островками и в изгибе не участвуют: несущую способность настила дает только основание. Момент инерции полосы равен b·t³/12, поэтому рифленый лист 4 мм работает как гладкий лист 4 мм, а переход на 5 мм дает вдвое больше жесткости при росте массы на четверть. Практический ориентир для пешеходной площадки из листа 4 мм — пролет 700–800 мм между опорами, из 5 мм — до метра. Дальше ставьте ребра, а не более толстый лист.
Чечевица и ромб: разница, ГОСТ 8568-77 и марка стали
ГОСТ 8568-77 описывает оба рисунка: ромбическое и чечевичное рифление, высоту выступов в долях толщины основания, форматы карт и массу квадратного метра. Сталь — Ст3 по ГОСТ 380-2005, та же, что у горячекатаного листа: варится без ограничений, гнется вхолодную, предел текучести 245 МПа. Рифленый лист 09Г2С, оцинкованный и алюминиевый рифленый в складской программе не держим: под заказ уточняйте у менеджера.
ЧечевицаОвальные выступы под углом друг к другу. Все толщины 2–10 мм, форматы 1250×2500, 1500×3000, 1500×6000. Ходовой вариант для площадок и ступеней.

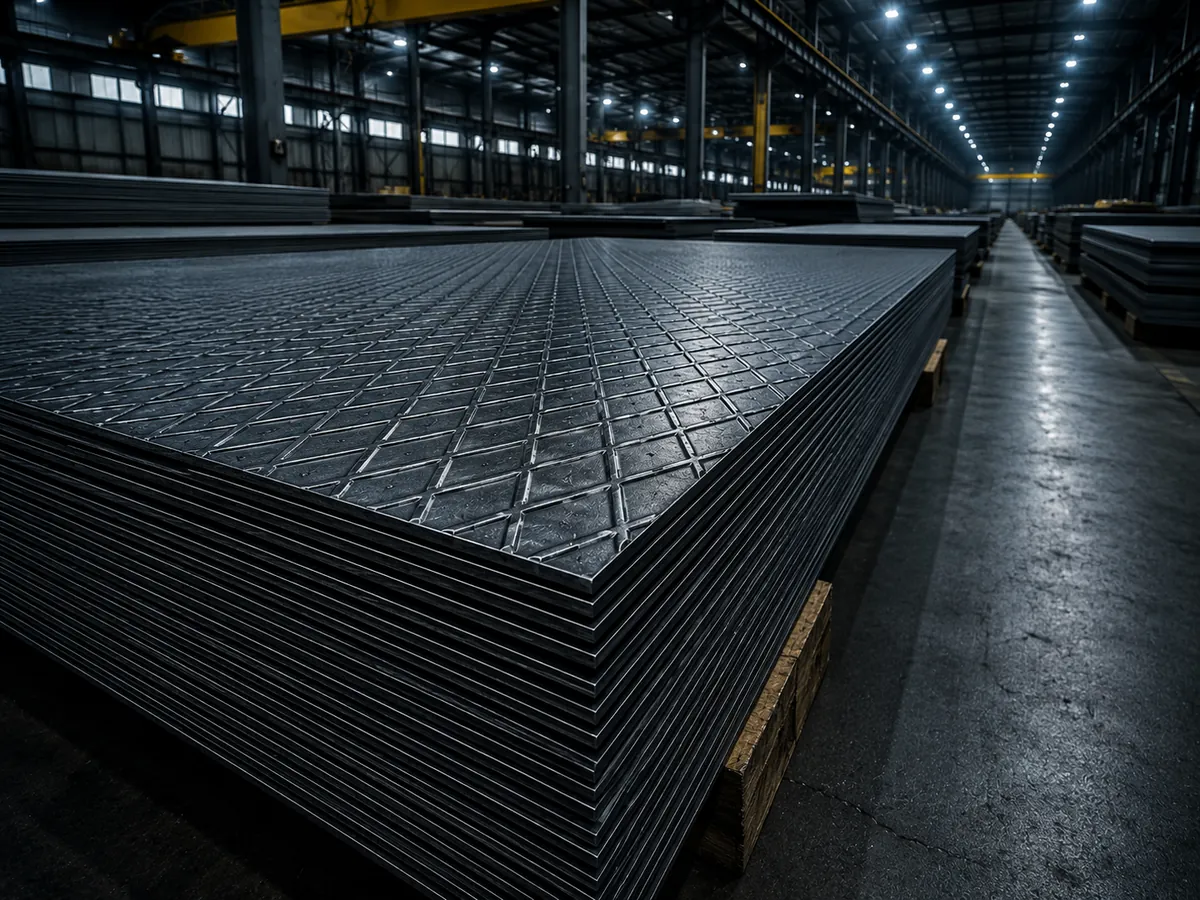

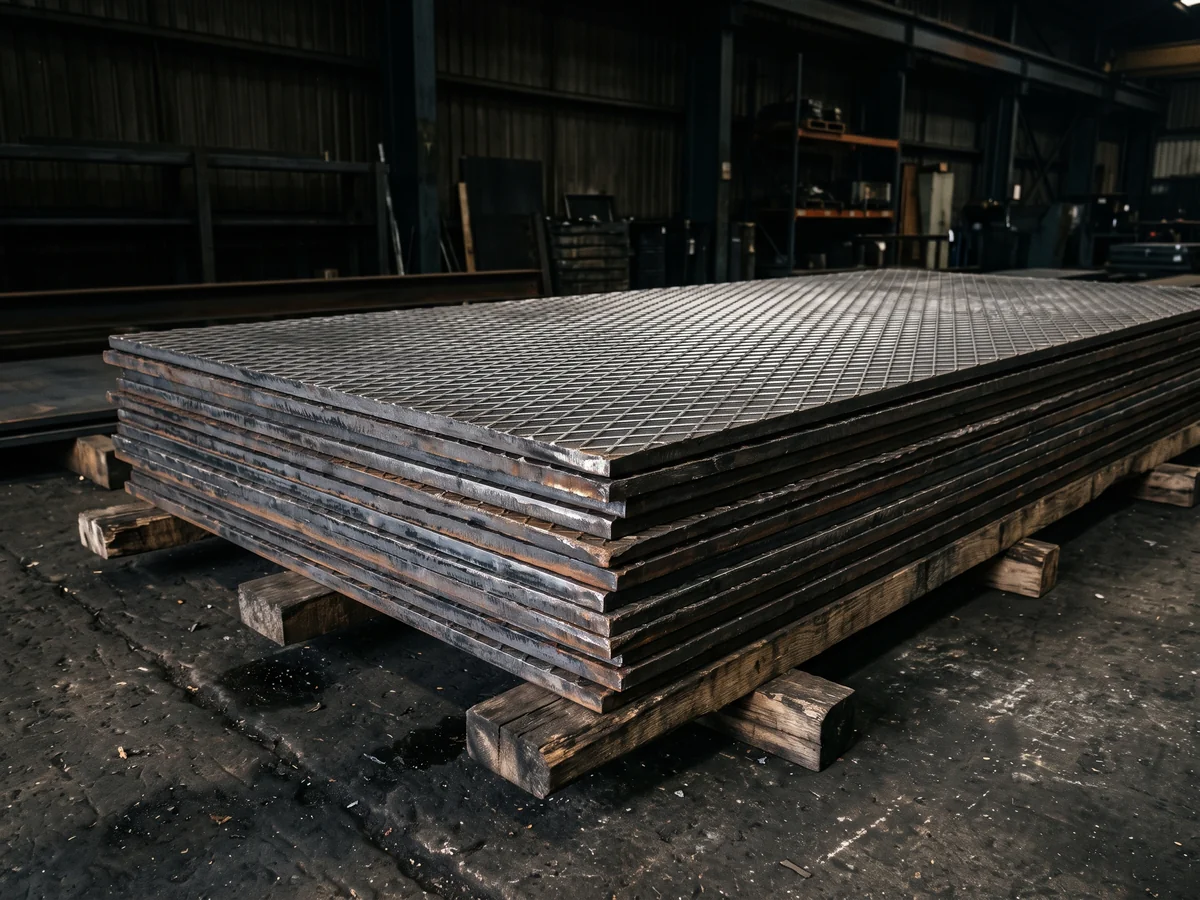

РомбСетка из пересекающихся выступов, сцепление чуть выше, рисунок аккуратнее на виду. Толщины 2,5–10 мм, в основном карты 1500×6000.
Где применяют рифленый лист и как его укладывать
Ступени и площадки лестниц, крыльца и пандусы, площадки обслуживания оборудования, антресоли и переходные мостики, полы в цехах, гаражах и мойках, полы и борта прицепов, трапы и сходни, накладки на пороги. Каркас под настил обычно варят из уголка или швеллера, лист крепят сваркой по периметру или болтами через отверстия. Там, где важен вес и вентиляция, вместо сплошного рифленого листа ставят просечно-вытяжной ПВЛ: он вдвое-втрое легче при той же площади.
Укладывайте лист так, чтобы длинная ось выступов чечевицы шла поперек направления движения: подошва цепляется за выступ, а не скользит вдоль него. На пандусах это разница между «держит» и «едет». Не красьте настил гладкой эмалью: мокрая глянцевая краска сводит противоскольжение на нет, берите грунт-эмаль с матовой поверхностью или оставляйте лист черным. При гибке ступеней с отбортовкой гните рифлением наружу: выступы работают на растяжение и не заминаются.
Цена рифленого листа за лист и за тонну, наличие и доставка в Санкт-Петербурге
Цена за лист и за тонну стоит у каждой из 22 позиций в таблице и обновляется еженедельно, 21 позиция лежит на складе с ценой. Оптовая цена действует от 1 тонны, розничная выше на 5 000 ₽/т, тонна рифленого листа — это три с половиной карты 4×1500×6000 или семь листов 4×1500×3000. Пришлите размеры ступеней или площадки, менеджер подберет формат с наименьшей обрезью и посчитает рубку.
Получить расчет с раскроем за 15 минутОтветим в рабочее время, счет и скан сертификата в тот же день.- От одного листа чечевицы или ромба, в розницу и по безналу. Малые карты 1000×1500 и 1500×1500 для ремонта ступеней.
- Рубка в размер на гильотине до 10 мм с точностью ±1 мм, сложный контур режем плазмой. Заготовки под ступени уезжают в «Газели».
- Доставка по СПб и Ленобласти своим транспортом в пределах 24 часов по городу, карты 1500×6000 возим манипулятором.
- Сертификат завода с маркой стали и ГОСТ 8568-77 на каждую партию.
Калькулятор веса и стоимости листа
Выберите вид проката, размер карты и количество — калькулятор посчитает вес партии и итоговую стоимость с учетом оптовых и розничных цен.
-
Актуальные ценыОбновляем ежедневно
-
Точный расчетГОСТ и допуски
-
Быстрый результатОнлайн за секунды
Заявка на расчет и поставку
Оставьте заявку — менеджер перезвонит, уточнит детали и подготовит расчет
Частые вопросы
Сколько весит рифленый лист 3, 4, 5 и 6 мм за 1 м²?
По основанию: 3 мм — 23,55 кг/м², 4 мм — 31,4, 5 мм — 39,25, 6 мм — 47,1, 8 мм — 62,8, 10 мм — 78,5 кг/м². Карта 4×1500×6000 весит 282,6 кг, 4×1500×3000 — 141,3 кг, 3×1250×2500 — 73,6 кг. Выступы добавляют к массе несколько процентов, это учитывается при взвешивании партии.
ГОСТ 8568-77 приводит теоретическую массу квадратного метра с учетом рифления, и она на несколько процентов выше массы гладкого листа той же толщины. В каталоге вес указан по основанию, чтобы совпадать с расчетом несущей способности. Итог по накладной считается по фактическому весу.
Чем лист чечевица отличается от ромба и что лучше?
Только рисунком. Чечевица — короткие овальные выступы рядами под углом друг к другу, самый распространенный и всегда складской вариант. Ромб — выступы, пересекающиеся в сплошную сетку: сцепление чуть выше, вид аккуратнее. Прочность, толщина основания и вес одинаковы, цена практически совпадает. Берите тот рисунок, который есть в нужной толщине и формате.
Какая толщина рифленого листа нужна для ступеней и площадки?
Ступени и пешеходные площадки с шагом опор до 700–800 мм — 4 мм, при малом пролете до 500 мм хватает 3 мм. Площадки под тележки и рампы — 5–6 мм. Полы под погрузчик — 8–10 мм с ребрами жесткости. Если пролет больше метра, увеличивайте не толщину, а число опор: жесткость листа зависит от пролета в кубе.
Как считается толщина рифленого листа — с рифлением или без?
По основанию, без высоты выступов. Лист 4 мм — это карта с основанием 4 мм, рифление поднимается над ней и в расчете на изгиб не участвует. Штангенциркулем меряют по гладкой стороне до впадины между выступами, а не по вершине рифля.
По какому ГОСТ выпускают рифленый лист и из какой стали?
ГОСТ 8568-77 «Листы стальные с ромбическим и чечевичным рифлением». Он задает оба рисунка, высоту выступов, толщины основания, форматы карт и массу квадратного метра. Сталь — Ст3 по ГОСТ 380-2005, как у обычного горячекатаного листа: варится без ограничений и гнется вхолодную.
Есть ли рифленый лист алюминиевый, оцинкованный или из нержавейки?
В складской программе только стальной рифленый лист Ст3 по ГОСТ 8568-77. Алюминиевый квинтет, оцинкованный и нержавеющий рифленый лист поставляем под заказ, срок и цену назовет менеджер. Для уличных ступеней без покраски чаще выгоднее взять черный рифленый лист и оцинковать готовую ступень целиком.
Можно ли гнуть и варить рифленый лист?
Да, и то и другое, как обычный лист Ст3. Гнут вхолодную на радиус от двух толщин рифлением наружу, чтобы выступы работали на растяжение и не заминались. Варят любыми электродами и полуавтоматом, по периметру настила лист приваривают к каркасу из уголка или швеллера прерывистым швом.
Типовая ступень — лист 4 мм с отбортовкой 30–40 мм по передней кромке: ребро дает жесткость и не позволяет носку соскальзывать. Заготовку рубим на гильотине с припуском на гиб, гнем на листогибе рифлением наружу.
Режете ли рифленый лист в размер под ступени?
Да. Лист до 10 мм рубим гильотиной с точностью ±1 мм, вырезы и отверстия под стойки режем плазмой. Пришлите размеры ступеней и их количество: подберем формат с наименьшей обрезью, вы платите за фактически отгруженный металл.
