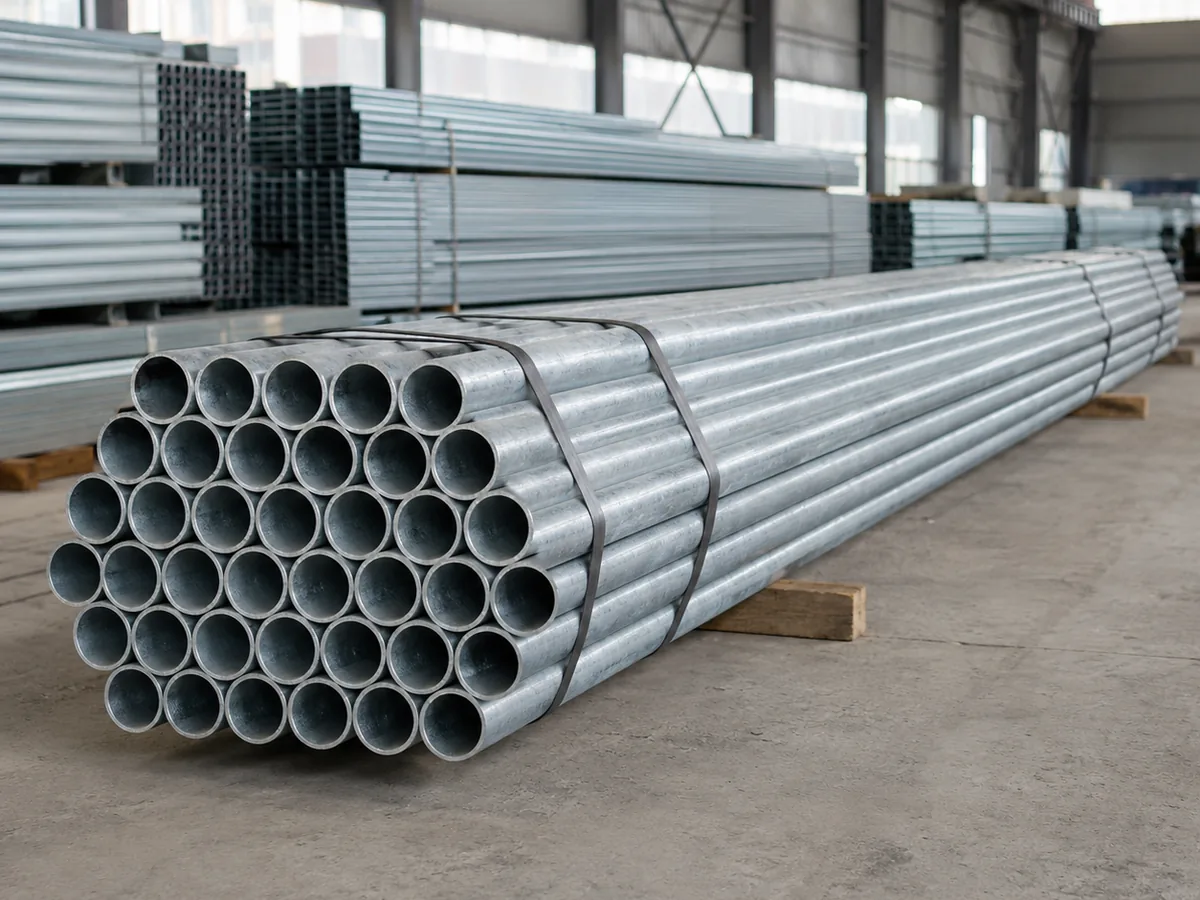

Труба электросварная Ø114×4,5 мм Ст3 оцинкованная ГОСТ 10704-91
Со склада
Срок поставки уточняйте у менеджера
Электросварная оцинкованная, Ø114×4,5 мм, марка Ст3 оцинкованная, длина 7.8 м
Все характеристики
Наружный диаметр
Ø114×4,5 мм
Класс
Углеродистая с цинковым покрытием
Длина
7,8 м
Марка стали
Ст3 оцинкованная
ГОСТ
10704-91
Вес 1 м
12,151 кг
Характеристики
| Наружный диаметр | Ø114×4,5 мм |
| Толщина стенки | 4.5 мм |
| Вес 1 м.п. | 12,151 кг |
| Вес прутка 7,8 м | 94,78 кг |
| Метров в тонне | 82,30 м |
| Прутков в тонне | 10,55 шт |
| Марка стали | Ст3 оцинкованная |
| Класс прочности | Углеродистая с цинковым покрытием |
| Профиль | Круглая электросварная оцинкованная |
| Предел текучести | ≥ 245 МПа |
| Свариваемость | Ограниченная (цинк выгорает) |
| Форма поставки | Трубы 7.8 м |
| Стандарт | ГОСТ 10704-91 |
Характеристики сечения
Площадь сечения A15,5 см²
Момент инерции Ix232 см⁴
Момент сопротивления Wx40,8 см³
Радиус инерции ix3,87 см
Момент инерции Iy232 см⁴
Момент сопротивления Wy40,8 см³
Радиус инерции iy3,87 см
Какую нагрузку держит Труба электросварная Ø114×4,5 мм Ст3 оцинкованная
| Пролет | 2 м | 3 м | 4 м | 5 м | 6 м |
|---|---|---|---|---|---|
| Нагрузка, кг на метр | 1840 | 540 | 230 | 120 | 70 |
| Что ограничивает | прогиб | прогиб | прогиб | прогиб | прогиб |
Равномерная нагрузка на однопролетную балку с шарнирным опиранием. Из двух условий взято меньшее: прочность по пределу текучести ≥ 245 МПа и прогиб не более 1/250 пролета. Расчет справочный — он не учитывает устойчивость плоской формы изгиба, местные нагрузки и узлы примыкания и не заменяет проект.
Характеристики рассчитаны по геометрии сечения; модель проверена по массе погонного метра, расхождение со справочными значениями ГОСТ 10704-91 — в пределах 1 %.
Документы
- Сертификат соответствияпо запросу
- Паспорт качествапри отгрузке
- ГОСТ 10704-91сортамент
- ГОСТ 14918-80марка стали
- Сертификат на сталь Ст3 оцинкованнаяпо email
Преимущества
- Соответствие ГОСТГОСТ 10704-91, заводской сертификат на партию
- Собственный складОтгружаем в день заказа, от одной позиции
- Резка в размерПорежем под проект, чтобы не возить обрезь
- Честный весПоверенные весы, оплата по фактическому весу
Чем заменить
Труба электросварная Ø114×4,5 мм Ст3 оцинкованная сейчас под заказ. Со склада можно взять ближайшие типоразмеры — они не слабее по сечению:
- Труба электросварная оцинкованная Ø133×4,5 мм момент сопротивления больше на 38 % от 103 600 ₽/т
Подбор по несущей способности внутри той же марки стали. Замену в несущей конструкции согласуйте с проектировщиком.
Труба электросварная Ø114×4 мм Ст3 оцинкованная ГОСТ 10704-91
Труба электросварная Ø108×3 мм Ст3 оцинкованная ГОСТ 10704-91
Наличие уточняйте
Труба электросварная Ø108×3,5 мм Ст3 оцинкованная ГОСТ 10704-91
В наличии
Труба электросварная Ø108×4 мм Ст3 оцинкованная ГОСТ 10704-91
В наличии
Нужна помощь?
Менеджер подберет размер и марку под задачу
Индивидуальные условия
Для постоянных клиентов и объемов
Доставка и самовывоз
Свой автопарк по СПб и области
Гарантия качества
Паспорт качества на каждую отгрузку
Частые вопросы
Все размеры Ст3 оцинкованнаяСколько весит труба электросварная оцинкованная ø114×4.5 мм и сколько метров в тонне?
Масса 1 погонного метра — 12.151 кг (m = (D − s) × s × 0,02466). Труба длиной 7.8 м весит 94,78 кг, в тонне 82 метров. Вес не зависит от марки стали — только от диаметра и толщины стенки.
Что означает размер Ø114×4.5 мм?
Первое число — наружный диаметр 114 мм, второе — толщина стенки 4.5 мм. Внутренний проход получается 105,0 мм: именно он определяет пропускную способность линии.
Можно ли варить эту трубу?
Свариваемость марки Ст3 оцинкованная — ограниченная (цинк выгорает). Перед сваркой покрытие снимают на 20–30 мм от стыка, после — восстанавливают цинкосодержащим составом, иначе шов ржавеет первым. Толщина 4,5 мм варится в один проход без подогрева обычным электродом.
Режете ли трубу в размер?
Да, режем ленточнопильным станком: точность ±1 мм, торец перпендикулярный, без наклепа и оплавления. Минимальная партия — от одного реза, поэтому можно взять ровно нужный метраж. Из хлыста 7,8 м этой позиции выходит 3 заготовки по 2 м, в обрезь уходит 1,8 м; каждая весит 24,3 кг.
Какие документы даете на трубу?
На каждую партию — сертификат качества завода-изготовителя: номер плавки, химический состав, механические свойства и результаты гидроиспытаний. Скан отправляем на email до отгрузки, оригинал передаем с товаром. На эту позицию сертификат идет с указанием ГОСТ 10704-91 и марки Ст3 оцинкованная. Минимальная партия — один хлыст массой 94,8 кг.
Какое давление держит труба Ø114×4,5 мм?
Для стенки 4,5 мм при наружном 114 мм оценка по тонкостенной формуле σ = p·D/(2·s) с запасом 1,5 по пределу текучести ≥ 245 МПа дает примерно 126 бар. Это прикидка для холодной воды без агрессивной среды: она не учитывает надбавку на коррозию, ослабление шва и температуру. Для трубопровода под давлением расчет ведут по СП 33.13330.
Чем бесшовная труба отличается от электросварной?
Бесшовная катается или тянется из сплошной заготовки — шва нет вообще, поэтому ее берут под давление, высокие температуры и знакопеременные нагрузки. Электросварная свернута из штрипса и сварена по образующей: она дешевле и ровнее по геометрии, ее ставят на конструкции, воду, вентиляцию и низкое давление. Эта позиция — по ГОСТ 10704-91, марка Ст3 оцинкованная.
Какую нагрузку держит Труба электросварная Ø114×4,5 мм Ст3 оцинкованная на пролете 4 м?
При шарнирном опирании и равномерной нагрузке — около 230 кг на каждый метр длины; на 6 м уже 70 кг/м. Ограничивает прогиб: до разрушения далеко, но балка провисает больше 1/250 пролета. Момент сопротивления сечения Wx = 41 см³, момент инерции Ix = 232 см⁴. Расчет справочный: он не учитывает устойчивость плоской формы изгиба, местные нагрузки и узлы — рабочее решение принимает проектировщик.
Труба электросварная оцинкованная Ø114×4,5 мм — купить в СПб со склада
Труба электросварная оцинкованная Ø114×4,5 мм — прокат по ГОСТ 10704-91. Стандарт задает диаметры, стенки и массу метра электросварных труб. Сталь Ст3 оцинкованная — низкоуглеродистая, с цинковым покрытием: не ржавеет на улице без покраски. Погонный метр весит 12,15 кг, хлыст 7,8 м весит 94,78 кг. Предел текучести — ≥ 245 МПа.
Электросварная труба идет на каркасы, стойки, ограждения, ливневку и водопровод низкого давления. Цинковое покрытие снимает вопрос покраски — труба работает на улице и во влажных помещениях. По весу метра считается партия: в тонне около 82,3 м, это 11 хлыстов по 7,8 м.
Цена зависит от партии и текущего прайса завода: уточните у менеджера, ответим в течение рабочего дня. Минимального заказа нет — берите хоть один хлыст. Порежем в размер и привезем по Петербургу и Ленобласти собственным автопарком. Сертификаты и паспорта завода передаем с грузом.
